ADAPTATEUR MÂLE GAZ CONIQUE / MÂLE NPT GAZ CONNIQUE / NPT Inox 316L (Modelo : 5294)

5294 ADAPTATEUR MÂLE GAZ CONIQUE / MÂLE NPT GAZ CONNIQUE / NPT Inox 316L

Photos

Nouveau

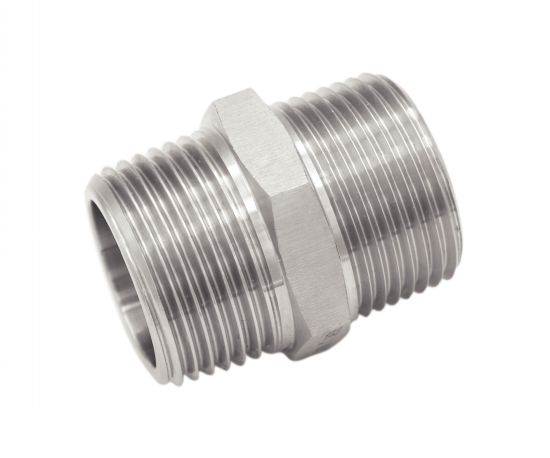

Adaptateur Mâle Gaz conique / Mâle NPT

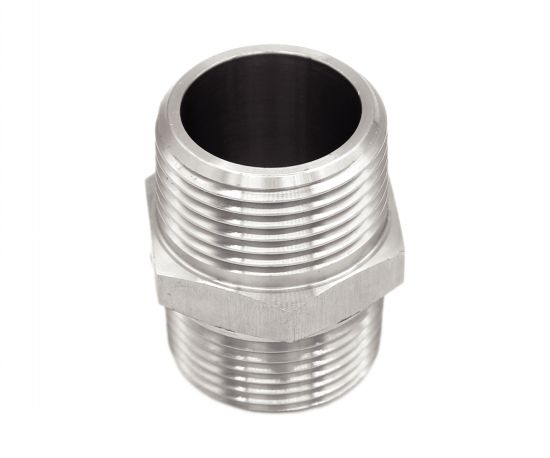

Adaptateur Mâle Gaz conique / Mâle NPT

Dessins techniques

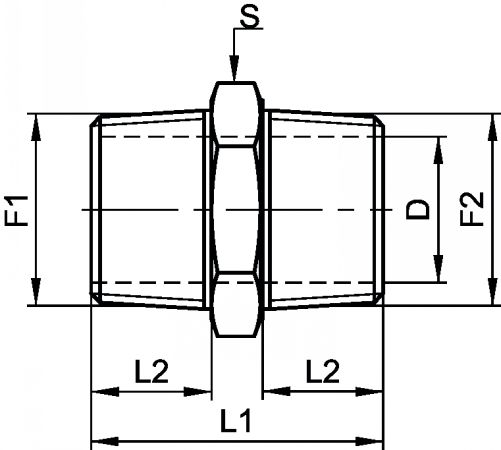

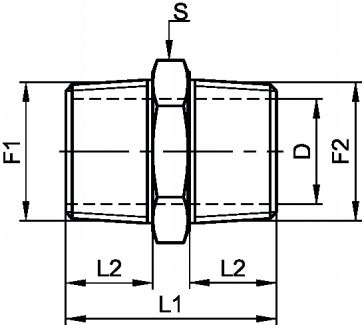

Adaptateur Mâle Gaz conique / Mâle NPT - Schéma
Ver los productos asociados
EJEMPLO DE PEDIDO : Référence
652943-6

Informaciónes

Adaptateur Mâle Gaz conique / Mâle NPT - Inox 316L

Caractéristiques :
> Diamètres disponibles : du DN6 au DN50
> Pression nominale de cet adaptateur male gaz conique/mâle NPT est de :
20 bar à 20°C
16 bar à 100°C

> Mâle conique Gaz suivant ISO 7-1
> Mâle conique NPT suivant ASME B1.20.1

Archivos

Schéma 0

Cantidad

CAD
+
CAD
NC
NC
652943-6
6
1/8''
6
R 1/8''
NPT 1/8''
23,5
9
13
0,012
CAD
D
NC
652943-8
8
1/4''
8
R 1/4''
NPT 1/4''
30
12
17
0,026
CAD
D
NC
652943-10
10
3/8''
10
R 3/8''
NPT 3/8''
30
12
19
0,037
CAD
NC
NC
652943-15
15
1/2''
15
R 1/2''
NPT 1/2''
36
15
24
0,055
CAD
NC
NC
652943-20
20
3/4''
20
R 3/4''
NPT 3/4''
40
16,5
30
0,085
CAD
NC
NC
652943-25
25
1''
25
R 1''
NPT 1''
46
19
36
0,147
CAD
NC
NC
652943-32
32
1'' 1/4
32
R 1'' 1/4
NPT 1'' 1/4
52,5
22
46
0,261
CAD
D
NC
652943-40
40
1'' 1/2
40
R 1'' 1/2
NPT 1'' 1/2
54
22
50
0,249
CAD
NC
NC
652943-50
50
2''
50
R 2''
NPT 2''
62
25
65
0,469
