ADAPTATEUR MÂLE FILETAGE CONIQUE POUR TUBE O.D. (EN POUCES) - GAZ CONIQUE - NPT Inox 316 (Modelo : 5463)

5463 ADAPTATEUR MÂLE FILETAGE CONIQUE POUR TUBE O.D. (EN POUCES) - GAZ CONIQUE - NPT Inox 316

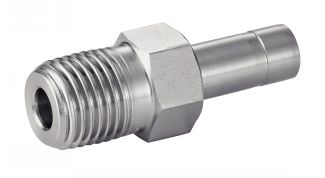

Photos

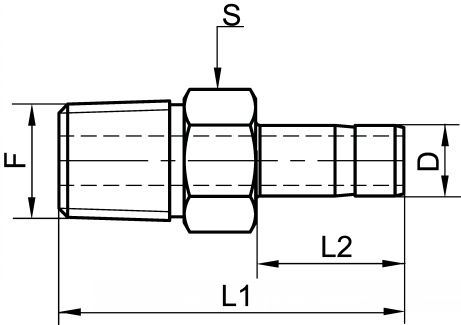

Dessins techniques

Informaciónes

Adaptateur mâle filetage conique - Inox 316

Pour créer un embranchement mâle sur un té ou une croix à bague
Filetage Gaz conique ou NPT

Pression maxi : en fonction du tube utilisé

> Dimensions disponibles : du 1/4" au 1/2"

> Norme : ISO 7-1 (sauf NPT)

Les raccords à bague doivent être montés avec du tube étiré sans soudure d'épaisseur déterminée (tolérance D4/T3 selon EN10216 ou équivalent).
Il est fortement recommandé d'utiliser le tube O.D en pouces brut étiré sans soudure (modèle 72272) pour éviter de graves problèmes d'étanchéité.

Sur demande : filetage Gaz cylindrique, autres diamètres

Cantidad

CAD
+

D
NC
454633-1/4X8
Gaz conique
6,35
1/4"
R 1/4"
37,1
15,7
14,3
0,04

NC
NC
454633-1/4X10
Gaz conique
6,35
1/4"
R 3/8"
43,4
15,7
22,2
0,04

NC
NC
454633-3/8X10
Gaz conique
9,53
3/8"
R 3/8"
39,6
17,5
17,5
0,08

NC
NC
454633-3/8X15
Gaz conique
9,53
3/8"
R 1/2"
45,2
17,5
22,2
0,08

NC
NC
454633-1/2X8
Gaz conique
12,70
1/2"
R 1/4"
44,5
23,2
14,3
0,09

D
NC
454633-1/2X10
Gaz conique
12,70
1/2"
R 3/8"
45,2
23,2
17,5
0,09

NC
NC
454633-1/2X15
Gaz conique
12,70
1/2"
R 1/2"
50,5
23,2
22,2
0,09

NC
NC
454635-1/4X8
NPT
6,35
1/4"
NPT 1/4"
37,1
15,7
14,3
0,04

NC
NC
454635-3/8X15
NPT
9,53
3/8"
NPT 1/2"
45,2
17,5
22,2
0,08

NC
NC
454635-1/2X8
NPT
12,70
1/2"
NPT 1/4"
44,5
23,2
14,3
0,09

NC
NC
454635-1/2X15
NPT
12,70
1/2"
NPT 1/2"
50,5
23,2
22,2
0,09
