COLLIER DE RACCORDEMENT FLEXIBLE À VERROUILLAGE AXIAL JOINT EPDM ACS Inox A2 - A4 ACS (Modelo : 4311)

4311 COLLIER DE RACCORDEMENT FLEXIBLE À VERROUILLAGE AXIAL JOINT EPDM ACS Inox A2 - A4 - ACS

Photos

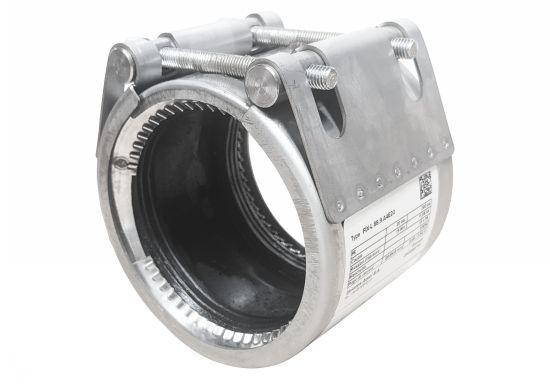

Collier de raccordement flexible à verrouillage axial Joint EPDM ACS

Dessins techniques

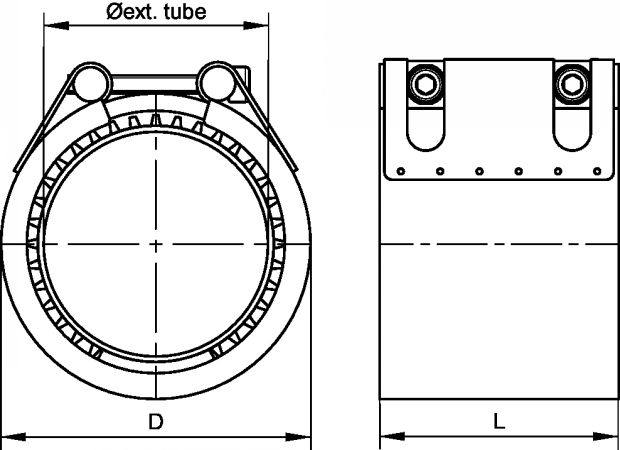

Collier de raccordement flexible à verrouillage axial Joint EPDM ACS - Schéma
Ver los productos asociados
EJEMPLO DE PEDIDO : Référence
343117-48

Informaciónes

Collier de raccordement flexible à verrouillage axial

Ce collier de raccordement flexible à verrrouillage axial permet de connecter entre eux des sous-ensembles de tuyauterie.

La pression nominale que supporte le collier est indiquée dans le tableau de dimensions et dépend du modèle et du diamètre.
La pression nominale indiquée est à considérer en présence d'un effort axial :
si aucun effort ne s'applique, reportez vous aux valeurs de pression de notre collier de raccordement flexible libre .

Afin de garantir l'étanchéité, il faut respecter le couple de serrage indiqué :
un serrage trop important nuirait à l'étanchéité du système. Consultez notre cahier technique pour plus d'informations.

Ce collier de raccordement est proposé du diamètre 48,3mm à 609,6mm.
Disponible en inox A2 et inox A4, le joint de ce collier de raccordement est en EPDM agréé ACS.

- Pensez-y !

 Retrouvez nos gammes de tubes ISO et ANSI pour réaliser votre réseau mais également notre gamme de colliers de supportage

Contactez-nous pour vos besoins spécifiques : autres gammes de pression sur demande

Archivos

Schéma 0

Cantidad

CAD
+

D
NC
343117-48
48,3
47,8-48,9
Inox A2
35
68
M8
15
78
0,6

D
NC
343117-60
60,3
59,7-60,9
Inox A2
30
80
M8
15
78
0,7

NC
NC
343117-76
76,1
75,3-76,9
Inox A2
20
96
M8
15
94
0,9

NC
NC
343117-88
88,9
88-89,8
Inox A2
20
112
M8
15
94
1,2

D
NC
343117-104
104
102,9-105,1
Inox A2
16
127
M8
15
94
1,2

D
NC
343117-114
114,3
113,2-115,4
Inox A2
23
137
M8
20
95
1,6

D
NC
343117-139
139,7
138,3-141,1
Inox A2
16
163
M10
25
95
1,9

D
NC
343117-168
168,3
166,6-170
Inox A2
14
191
M10
30
95
2,2

NC
NC
343117-219
219,1
216,9-221,3
Inox A2
16
255
M12
65
142
5,3

D
NC
343117-273
273
270,3-275,5
Inox A2
8
309
M12
65
142
6,1

NC
NC
343117-323
323,9
320,6-327,2
Inox A2
6
360
M12
65
142
6,9

NC
NC
343117-355
355,6
352-359,2
Inox A2
6
391
M12
65
142
7,4

NC
NC
343117-406
406,4
402,3-410,5
Inox A2
5
441
M12
65
142
8,2

NC
NC
343117-457
457,2
452,5-460,5
Inox A2
2
489,2
M12
60
142
11

NC
NC
343117-508
508
503,5-511,5
Inox A2
1,5
540
M12
60
142
11,9

NC
NC
343117-609
609,6
605-613
Inox A2
1
641,6
M12
60
142
13,9

D
NC
643117-48
48,3
47,8-48,9
Inox A4
35
68
M8
15
78
0,6

D
NC
643117-60
60,3
59,7-60,9
Inox A4
30
80
M8
15
78
0,7

D
NC
643117-76
76,1
75,3-76,9
Inox A4
20
96
M8
15
94
0,9

D
NC
643117-88
88,9
88-89,8
Inox A4
20
112
M8
15
94
1,2

NC
NC
643117-104
104
102,9-105,1
Inox A4
16
127
M8
15
94
1,2

D
NC
643117-114
114,3
113,2-115,4
Inox A4
23
137
M8
20
95
1,6

D
NC
643117-139
139,7
138,3-141,1
Inox A4
16
163
M10
25
95
1,9

D
NC
643117-168
168,3
166,6-170
Inox A4
14
191
M10
30
95
2,2

D
NC
643117-219
219,1
216,9-221,3
Inox A4
16
255
M12
65
142
5,3

D
NC
643117-273
273
270,3-275,5
Inox A4
8
309
M12
65
142
6,1

NC
NC
643117-323
323,9
320,6-327,2
Inox A4
6
360
M12
65
142
6,9

D
NC
643117-355
355,6
352-359,2
Inox A4
6
391
M12
65
142
7,4

D
NC
643117-406
406,4
402,3-410,5
Inox A4
5
441
M12
65
142
8,2

NC
NC
643117-457
457,2
452,5-460,5
Inox A4
2
489,2
M12
60
142
11

NC
NC
643117-508
508
503,5-511,5
Inox A4
1,5
540
M12
60
142
11,9

NC
NC
643117-609
609,6
605-613
Inox A4
1
641,6
M12
60
142
13,9
