EMBOUT MÂLE NPT - LONGUEUR 50,8 MM SCHEDULE 80S Inox 316L (Modelo : 5330)

5330 EMBOUT MÂLE NPT - LONGUEUR 50,8 MM SCHEDULE 80S Inox 316L

Photos

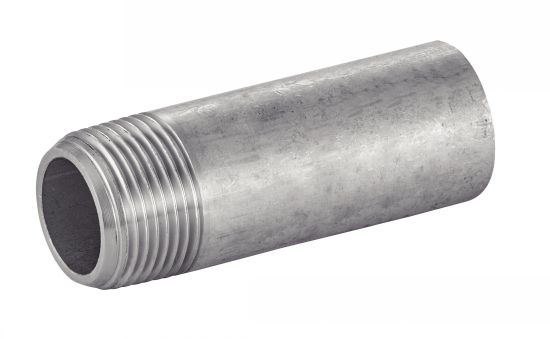

Embout mâle NPT - Longueur 50,8 mm

Dessins techniques

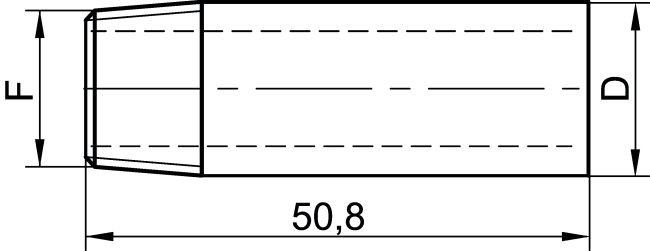

Embout mâle NPT - Longueur 50,8 mm - Schéma
EJEMPLO DE PEDIDO : Référence
653305-8

Informaciónes

Embout mâle NPT - Longueur 50,8 mm - Schedule 80S - Inox 316L

> Diamètres disponibles : du DN8 au DN50

> Pression nominale de l' embout mâle NPT : PN150 / 2150 lbs

> Norme : ASME B16-11

Tous les raccords filetés sont disponibles en série 6000

Archivos

Schéma 0

Cantidad

CAD
+
CAD
D
NC
653305-8
Inox 316L
8
1/4"
13,7
NPT 1/4"
0,04
CAD
D
NC
653305-10
Inox 316L
10
3/8"
17,1
NPT 3/8"
0,05
CAD
D
NC
653305-15
Inox 316L
15
1/2"
21,3
NPT 1/2"
0,08
CAD
D
NC
653305-20
Inox 316L
20
3/4"
26,7
NPT 3/4"
0,11
CAD
D
NC
653305-25
Inox 316L
25
1"
33,4
NPT 1"
0,16
CAD
NC
NC
653305-32
Inox 316L
32
1"1/4
42,2
NPT 1"1/4
0,22
CAD
D
NC
653305-40
Inox 316L
40
1"1/2
48,3
NPT 1"1/2
0,27
CAD
D
NC
653305-50
Inox 316L
50
2"
60,3
NPT 2"
0,37
