GUIDE POUR SÉLECTIONNER UNE VANNE MANUELLE
Lorsqu'il s'agit de choisir la vanne adaptée à vos besoins , il est essentiel de prendre en compte différents facteurs pour garantir un fonctionnement optimal et fiable de votre process .
En tant que professionnels de l'industrie, vous comprenez l'importance cruciale de choisir la bonne vanne pour répondre aux exigences spécifiques de votre secteur .
Ce guide est spécialement conçu pour vous accompagner dans la sélection de votre robinetterie, en mettant l'accent sur les vannes manuelles.
En tant que dispositif essentiel pour contrôler et arrêter le flux de liquides ou de certains gaz dans vos installations, les vannes manuelles jouent un rôle majeur dans votre activité.
Comprendre les différentes caractéristiques des vannes manuelles vous permettra de prendre des décisions éclairées et d'optimiser l'utilisation de vos systèmes, que vous travaillez dans l'industrie chimique, pétrolière ou dans le traitement de l'eau...
Ce guide vous fournira des informations précieuses sur les différents types de vannes manuelles disponibles, leurs fonctionnalités spécifiques, ainsi que des conseils pratiques pour vous aider à faire les choix adaptés à votre application ou domaine d'activité .

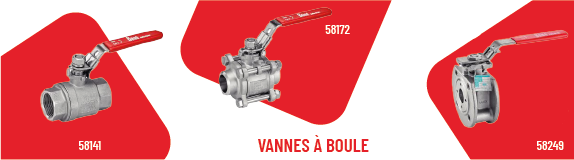

I - Les vannes à boule
> Vanne 2 pièces femelle / femelle Gaz ou NPT | modèle : 58141/58145
> Vanne 3 pièces à souder BW - passage intégral | modèle : 58172
> Vanne entre brides à trous taraudés (Wafer) ATEX avec platine ISO | modèle : 58249
Les vannes à boule , appelées également vannes à boisseau sphérique , robinet à boisseau sphérique (RBS) ou robinet tournant sphérique (RTS) , se caractérisent par plusieurs aspects clés qui les distinguent des autres types de vannes.
Elles tirent leur nom de leur conception en forme de boule creuse, qui constitue l'élément central de la vanne.
La boule est perforée et permet l'écoulement du fluide en position ouverte.
Elles sont conçues pour effectuer un quart de tour (90 degrés) pour passer d'une position totalement ouverte à une position totalement fermée, et vice versa.
Les robinets à boisseau sphérique se déclinent en plusieurs terminaisons : à souder (SW ou BW), à visser (gaz ou NPT) ou à brides.
Cette rotation est possible en actionnant une poignée ou un papillon de manoeuvre et permet un sectionnement rapide et efficace du réseau.
Le sens d'une poignée droite offre une indication visuelle claire sur l'ouverture de la vanne. Ce dispositif permet aux utilisateurs un sectionnement dans le cas d'une vanne 2 voies.
Ce type de vanne permet également les déviations et les mélanges de fluides dans le cas d'une vanne 3 voies.
a - Leurs avantages :
La vanne à boule est un choix efficace et durable pour les process fluides industriels nécessitant une bonne résistance à la corrosion (pour les versions en inox) et à la pression (de PN55 à PN100).
Les vannes à boule à passage intégral maintiennent un débit sans créer de pertes de charge, tandis que les vannes à boule à passage réduit, souvent utilisées pour des applications à haute pression, occasionnent des pertes de charge minimes.
b - Exemple d'application
Ces robinets à boisseau sphérique peuvent être utilisés dans de nombreux domaines d'applications :
- Distribution air comprimé, eau, gaz industriels
- Procédé de chauffage et de refroidissement
- Nettoyage industriel
- Chimie/Industrie en générale
- Pétrole
- Vapeur (avec garniture carbone "Grafoil" )
Retrouvez sur nos pages produits les mentions ACS (eau potable), ATEX (atmosphère explosives) et API 607 (sécurité feu) présentes sur les vannes concernées pour vous aider dans la définition de vos besoins.
Dans le cas de fluides chargés, la vanne à boule ou à boisseau sphérique n'est pas la vanne la plus adéquate. Consultez le Chapitre III - Vannes à guillotines .c - Composants de la vanne à boule
II - Les vannes papillon
> Vanne papillon à oreilles de centrage | modèle : 58419
> Vanne papillon à oreilles de centrage avec réducteur à volant | modèle : 58419V
> Vanne papillon à oreilles taraudées | modèle : 58459
Les vannes papillon sont des vannes quart de tour qui permettent une ouverture tout ou rien, ou modulant. Les vannes papillon tirent leur nom de leur conception spécifique.
Elles sont dotées d'un disque plat en forme de papillon qui est monté sur un axe au centre de la vanne. C'est cette rotation autour d'un axe qui lui a donné son appellation "papillon".
Disponibles jusqu'au DN300 avec réducteur à volant, l'amplitude de gamme et notamment les grands DN font d'elles des premiers choix dans les domaines industriels variés et notamment ceux liés à l'eau.
a - Les avantages des vannes à papillon
Plus légères et moins onéreuses que d'autres types de vannes, les principaux atouts des vannes papillon résident dans leur simplicité et leur facilité d'utilisation.
En effet, elles peuvent être manoeuvrées facilement grâce à un quart de tour de la poignée ou du volant, qui place le disque soit parallèlement soit perpendiculairement au sens d'écoulement du fluide.
Il est ainsi plus aisé de contrôler le débit du fluide (avec le réducteur à volant) soit de façon linéaire soit à pourcentage égal, ce qui les rend particulièrement adaptées aux applications nécessitant des changements fréquents dans le débit (pour une pression comprise entre PN10 à PN 16).
Grâce à leur passage en ligne, elles présentent peu de rétention ce qui réduit les risques d'accumulation de résidus.
Pour les applications nécessitant un flux important de fluide, les robinets à papillon offrent une capacité de débit élevé et conviennent pour des grandes dimensions de tuyauterie. Enfin elles favorisent un montage et un démontage rapides.
b - Exemple d'application
Notre gamme de vannes à papillon propose un large éventail de matériaux de joints offrant une possibilité d'utilisation dans de nombreux domaines d'applications :
- Eau chargée ou potable (ACS)
- Chimie/Industrie
- Approvisionnement en gaz neutre
- Alimentaire CE 1935/2004
La vanne papillon standard proposé par Béné Inox dispose d'un corps en fonte et d'un papillon en inox. Pour les fluides agressifs, nous proposons une version de la vanne en tout inox (corps et papillon).
Dans le cas de fluides chargés et visqueux, la vanne papillon n'est pas la vanne la plus adéquate. Consultez le Chapitre III - Les vannes à guillotines .c - Composants de la vanne papillon
III - Vannes à Guillotine
Les vannes à guillotine tirent leur nom de leur élément central, la "guillotine" elle-même.
Concrètement, il s'agit d'un panneau ou pelle en forme de couteau, monté verticalement à l'intérieur de la vanne.
Lorsqu'elle est en position ouverte, cette lame se retire complètement du passage du fluide, permettant un débit maximal.
En revanche, lorsqu'elle est abaissée, elle bloque entièrement le passage, coupant ainsi le flux de fluide de manière efficace.
a - Les avantages
Les vannes à guillotine sont efficaces quel que soit le fluide, même chargé ou très visqueux. Selon la nature du fluide, il est possible d'avoir un corps fonte ou inox.
De par leur conception, elles ne peuvent pas emprisonner des particules qui endommageraient l'ouverture/fermeture suivante.
Cette caractéristique en fait un choix privilégié lorsque le fluide est chargé, visqueux voire pulvérulent où la vanne papillon et la vanne à boule ne peuvent pas être utilisées.
Dans certains cas où les polymères ne résistent pas, une étanchéité métal/métal est possible pour améliorer la résistance.
En revanche, la qualité de l'étanchéité n'est pas aussi bonne qu'avec une manchette. En standard, les vannes à guillotine sont livrées avec une étanchéité unidirectionnelle.
En présence d'une contre-pression, il faut sélectionner l'étanchéité bi-directionnelle pour éviter les reflux.
b - Les domaines d'application
- Station d'épuration
- Chimie / Industrie (transfert de poudre)
- Papeterie
- Station d' eau chaudes/froides
- Exploitation minière, cimenterie
c - Composants vanne à guillotine
IV - Vannes à Membrane
Les vannes à membrane , de par leur conception simple et hygiénique, minimisent l'accumulation de fluide et facilitent le nettoyage.
La membrane est une pièce fabriquée dans un matériau polymère (généralement EPDM avec ou sans revêtement PTFE ou TFM) et qui permettra l'ouverture et la fermeture :
un piston viendra la comprimer et c'est son élasticité qui laissera passer le fluide et assurera la bonne étanchéité.
a - Les avantages
Avec seulement deux composants en contact direct avec le fluide et une conception optimisée pour éviter les zones de rétention, la vanne à membrane est un choix idéal pour les applications de transfert de produits sensibles.
Le système de membrane permet une fermeture étanche même avec un fluide visqueux ou chargé.
Cette vanne confère une grande polyvalence pour s'adapter aux différentes normes de tuyauterie : ISO, SMS, DIN, Clamp, brides...
Leur manoeuvre lente contribue à éviter les coups de bélier et permettent le réglage du débit.
De plus, elles sont relativement légères et peu encombrantes, ce qui facilite leur installation dans différents espaces.
La maintenance de la vanne (démontage / changement de la membrane) est très simple et ne nécessite pas un démontage complet du réseau.
b - Les domaines d'application
Particulièrement adaptées à des fluides agressifs et visqueux les vannes à membrane sont idéales pour :
- L' agroalimentaire, la pharmaceutique, les biotechnologies
- Le traitement de l' eau
- L' industrie
De nombreux autres types de vannes sont proposés afin de répondre aux besoins de tous les professionnels.
Retrouvez la gamme complète de vannes industrielles , agroalimentaires , pharmaceutiques .
Béné Inox propose également une gamme complète de vannes motorisées , composées de vérins pneumatiques et électriques.
Découvrez plus d'infos sur ce thème en consultant le Guide Motorisation de Vannes
Pour vous guider au mieux dans la sélection de votre vanne, Béné Inox vous propose un questionnaire d'aide à la décision dédié .
Ce dernier vous assistera dans l'identification de la vanne la plus adaptée à votre process.
Pour tout besoin complémentaire, notre équipe d'experts se tient à votre disposition, contactez-nous via le formulaire ou par téléphone : +33 (0)4.78.90.48.22
