INDICATEUR DE CIRCULATION BOUT FILETÉ / BOUT DOUILLE + ÉCROU Inox 304 - 316L (Modelo : 61422)

61422 INDICATEUR DE CIRCULATION BOUT FILETÉ / BOUT DOUILLE + ÉCROU Inox 304 - 316L

Photos

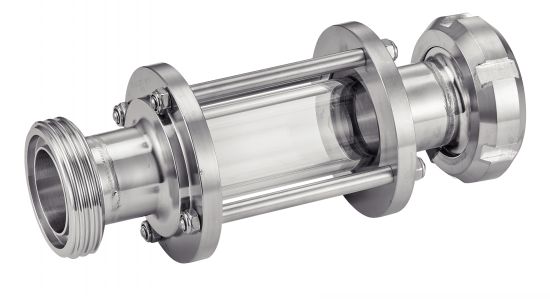

Indicateur de circulation bout fileté / douille

Dessins techniques

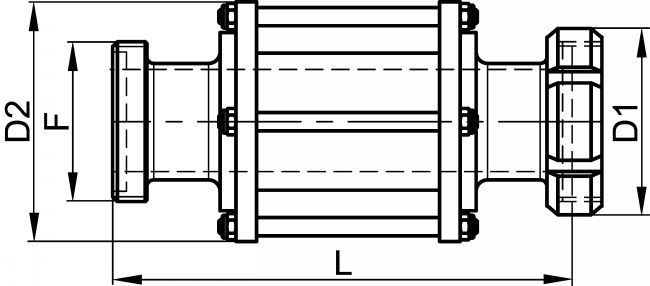

Indicateur de circulation bout fileté / douille - Schéma
Ver los productos asociados
EJEMPLO DE PEDIDO : Référence
261422-38

Informaciónes

Indicateur de circulation bout fileté / bout douille + écrou - Inox 304 - 316L

> Dimensions disponibles : du DN25 au DN104

> Norme : CE 1935/2004

PMA = 10 bar. Température maxi 130°C
Joints EPDM - verre Pyrex®
Ecrou en inox 304
Sur demande : joints FKM

Archivos

Schéma 0

Cantidad

CAD
+
CAD
NC
NC
261422-38
Inox 304
38
1"1/2
74
85
60x1/6"
195
1,33
CAD
NC
NC
261422-63
Inox 304
63
2"1/2
100
112
85x1/6"
204
2,19
CAD
NC
NC
261422-76
Inox 304
76
3"
114
125
98x1/6"
208
2,70
CAD
NC
NC
661422-25
Inox 316L
25
1"
51
79
40x1/6"
182,5
1,01
CAD
NC
NC
661422-38
Inox 316L
38
1"1/2
74
85
60x1/6"
195
1,33
CAD
NC
NC
661422-51
Inox 316L
51
2"
84
105
70x1/6"
200
1,52
CAD
NC
NC
661422-63
Inox 316L
63
2"1/2
100
112
85x1/6"
204
2,19
CAD
NC
NC
661422-76
Inox 316L
76
3"
114
125
98x1/6"
208
2,70
CAD
NC
NC
661422-104
Inox 316L
104
4"
138
157
125x1/4"
217
4,53
