ROBINET À SOUPAPE FEMELLE / FEMELLE GAZ PN16 Inox 316 (Modelo : 58513)

58513 ROBINET À SOUPAPE FEMELLE / FEMELLE GAZ PN16 Inox 316

Photos

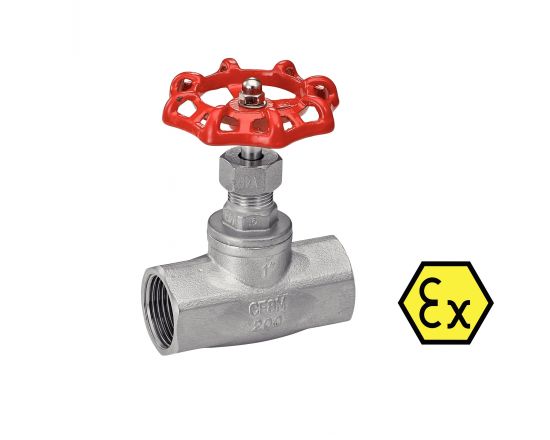

Robinet à soupape taraudage Gaz

Dessins techniques

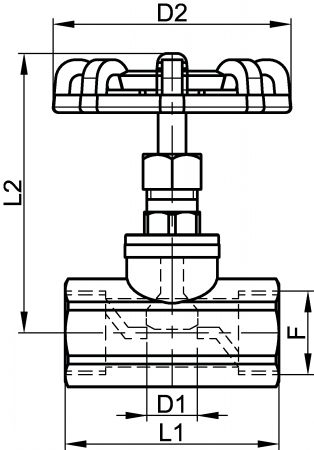

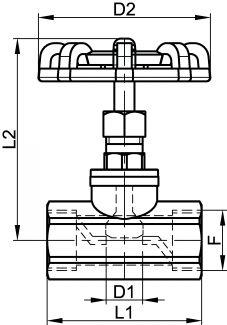

Robinet à soupape taraudage Gaz - Schéma
Robinet à soupape taraudage Gaz - Vue éclatée - Schéma
ATEX
EJEMPLO DE PEDIDO : Référence
458513-15

Informaciónes

Robinet à soupape femelle / femelle Gaz - Inox 316

> Diamètres disponibles : du DN15 au DN80
>Température : de -25ºC à +180ºC
> PN16
> Joints PTFE
> ATEX II 2 D G
> Taraudages Gaz selon la norme ISO 7-1

Archivos

Schéma 0

Schéma 1

Cantidad

CAD
+
CAD
NC
NC
458513-15
15
1/2"
15
65
Rp 1/2"
67
79
94
037
CAD
D
NC
458513-20
20
3/4"
20
77
Rp 3/4"
75
91
103
0,49
CAD
D
NC
458513-25
25
1"
25
77
Rp 1"
85
106
112
0,66
CAD
D
NC
458513-32
32
1"1/4
32
97
Rp 1"1/4
101
125
136
1,16
CAD
D
NC
458513-40
40
1"1/2
40
97
Rp 1"1/2
115
136
150
1,44
CAD
D
NC
458513-50
50
2"
50
97
Rp 2"
136
146
157
2,16

NC
NC
458513-65
65
2"1/2
65
126
Rp 2"1/2
165
177
190
4,25

NC
NC
458513-80
80
3"
80
126
Rp 3"
190
197
211
5,92
