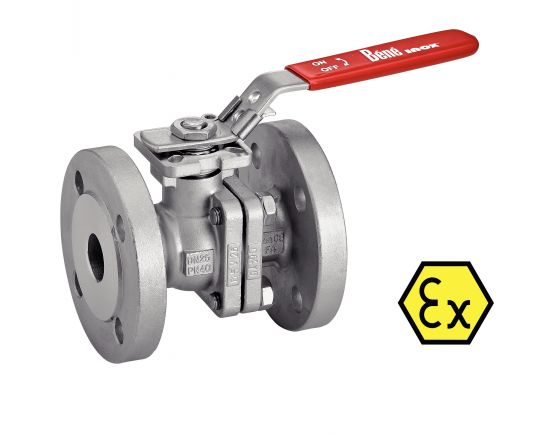

VANNE 2 PIÈCES ATEX À BRIDES AVEC PLATINE ISO PASSAGE INTÉGRAL - POIGNÉE CADENASSABLE Inox 316 (Modelo : 58269)

58269 VANNE 2 PIÈCES ATEX À BRIDES AVEC PLATINE ISO PASSAGE INTÉGRAL - POIGNÉE CADENASSABLE Inox 316

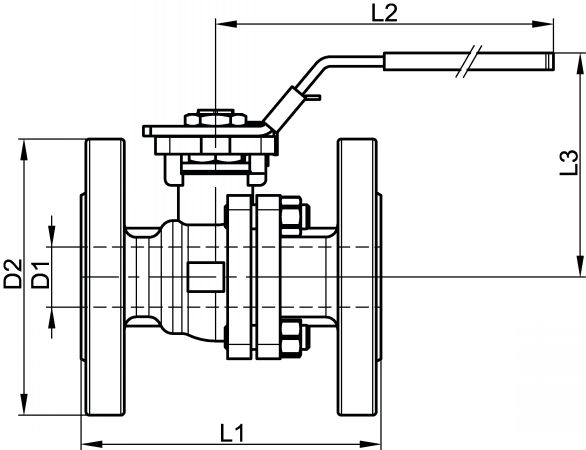

Dessins techniques

Informaciónes

Vanne 2 pièces ATEX à brides avec platine ISO - Passage intégral - Poignée cadenassable - API 607 - Inox 316

> Diamètres disponibles : du DN15 (1/2") au DN200 (8")
> PN selon dimensions des brides
- du DN15 au DN50 : PN40
- du DN65 au DN150 : PN16
- DN200 : PN10

> Température : de -29ºC à +200ºC
La vanne est en inox 316 / 1.4408.
L'étanchéité est assurée par des joints, sièges ou garniture en PTFE, TFM 1600, graphite, inox et FKM.

> Passage intégral
> Poignée cadenassable
> ATEX II 2 D G
> Poignée tubulaire du DN80 au DN200
> Possibilité de motorisation pneumatique
> Platine ISO 5211 pour motorisation (montage direct),

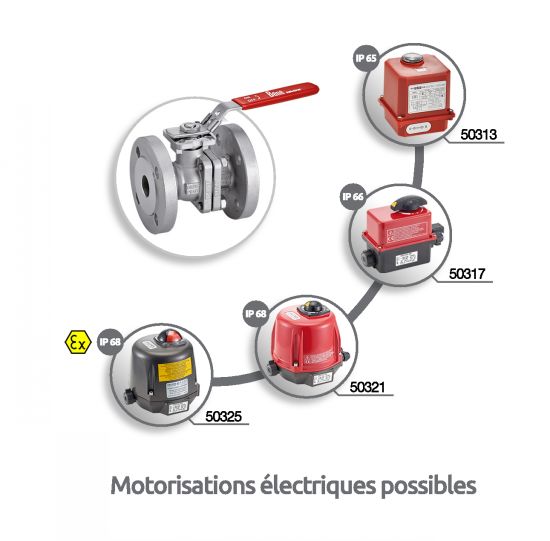

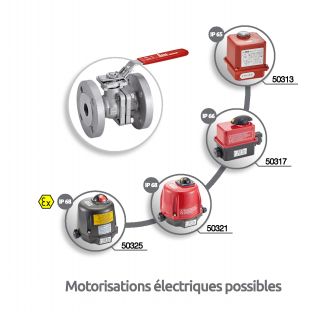

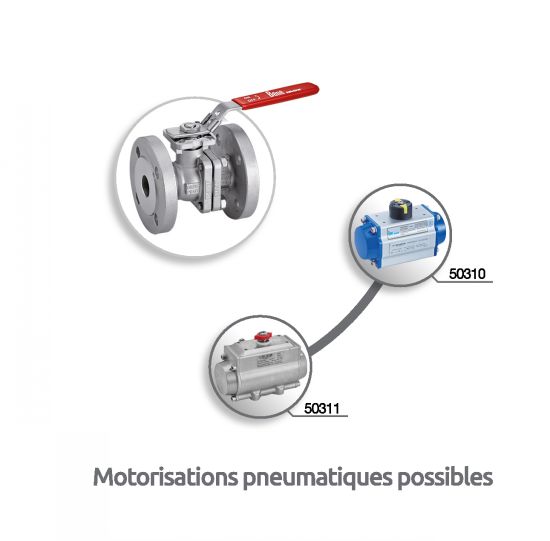

Béné Inox propose deux types de motorisation possibles pour cette vanne : pneumatiques et électriques.

Retrouvez la Vanne 2 pièces ATEX à bride 150lbs et la Vanne 3 pièces ATEX à bride.

Cantidad

CAD
+
CAD
D
NC
458269-15
15
1/2"
40
15
95
115
147
78
2,37
CAD
D
NC
458269-20
20
3/4"
40
20
105
120
147
84
3,15
CAD
D
NC
458269-25
25
1"
40
25
115
125
177
90
4,09
CAD
D
NC
458269-32
32
1"1/4
40
32
140
130
177
102
5,56
CAD
D
NC
458269-40
40
1"1/2
40
38
150
140
197
110
6,98
CAD
D
NC
458269-50
50
2"
40
50
165
150
197
118
9,67
CAD
D
NC
458269-65
65
2"1/2
16
64
185
170
267
150
13,9
CAD
D
NC
458269-80
80
3"
16
76
200
180
300
176
18,1
CAD
D
NC
458269-100
100
4"
16
100
220
190
400
210
25,3
CAD
NC
NC
458269-125
125
5"
16
125
250
325
600
263
51,0
CAD
D
NC
458269-150
150
6"
16
150
285
350
800
284
72,5
CAD
NC
NC
458269-200
200
8"
10
200
340
400
800
334
124,0
