VANNE 2 PIÈCES FEMELLE / FEMELLE GAZ À DÉCOMPRESSION POUR AIR COMPRIMÉ PASSAGE INTÉGRAL - POIGNÉE CADENASSABLE Inox 316 (Modelo : 58148)

58148 VANNE 2 PIÈCES FEMELLE / FEMELLE GAZ À DÉCOMPRESSION POUR AIR COMPRIMÉ PASSAGE INTÉGRAL - POIGNÉE CADENASSABLE Inox 316

Photos

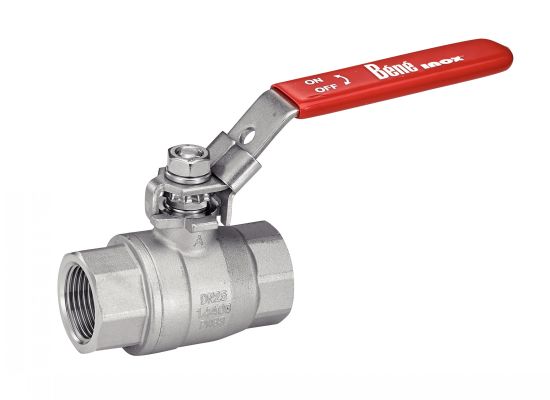

Vanne 2 pièces femelle / femelle à décompression

Dessins techniques

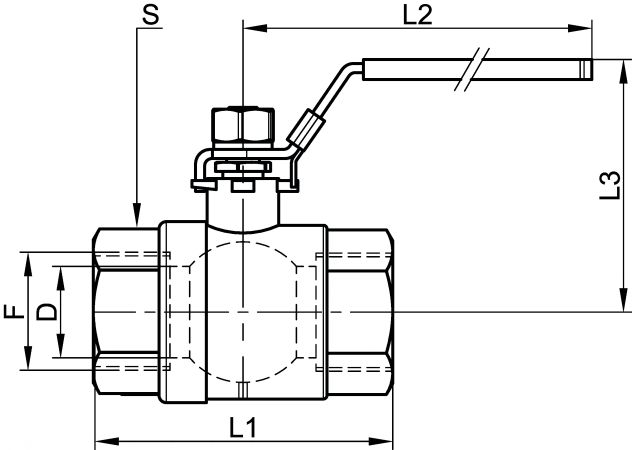

Vanne 2 pièces femelle / femelle à décompression - Schéma

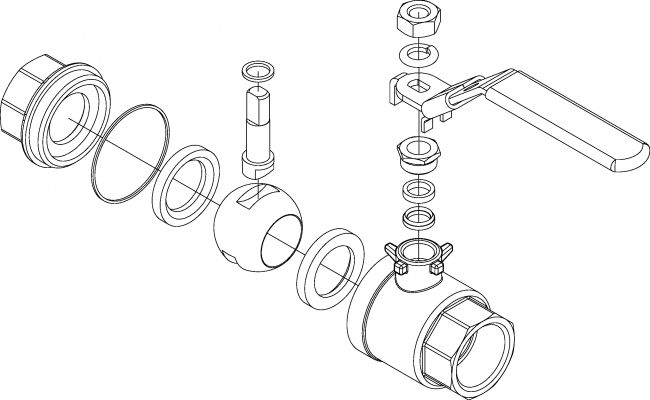

Vanne 2 pièces femelle / femelle à décompression - Vue éclatée
EJEMPLO DE PEDIDO : Référence
458148-8

Informaciónes

Vanne 2 pièces femelle / femelle Gaz à décompression pour air comprimé - PN10 - Inox 316

Caractéristiques :
> Dimensions : DN8 à DN25
> Passage intégral : assure un flux fluide et sans restriction
> Poignée cadenassable : pour protéger vos installations contre toute manipulation non autorisée
> Diamètre du trou pour cadenas : 7,5 mm
> Pression nominale : jusqu'à PN10
> Température de service : de -20ºC à +60ºC
> Joint PTFE pour assurer l'étanchéité
> Taraudages Gaz selon la norme ISO 7-1

Archivos

Schéma 0

Schéma 1

Cantidad

CAD
+
CAD
D
NC
458148-8
8
1/4"
9
1/4"
54
100
50
19
0,25
CAD
D
NC
458148-10
10
3/8"
13
3/8"
54
100
50
22
0,25
CAD
D
NC
458148-15
15
1/2"
15
1/2"
57
100
52
26
0,32
CAD
D
NC
458148-20
20
3/4"
20
3/4"
68
100
56
33
0,46
CAD
D
NC
458148-25
25
1"
25
1"
80
128
69
39
0,77
