VANNE 3 PIÈCES ATEX À SOUDER BW AVEC PLATINE ISO 1000 LBS / PN63 - PASSAGE INTÉGRAL - POIGNÉE CADENASSABLE - ACS Inox 316 (Modelo : 58192)

58192 VANNE 3 PIÈCES ATEX À SOUDER BW AVEC PLATINE ISO 1000 LBS / PN63 - PASSAGE INTÉGRAL - POIGNÉE CADENASSABLE - ACS Inox 316

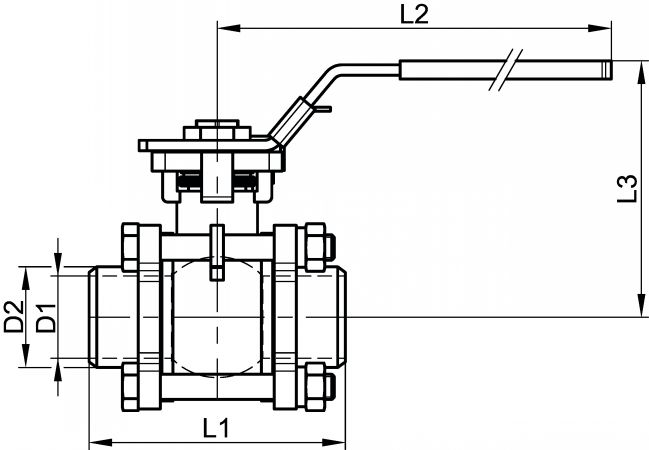

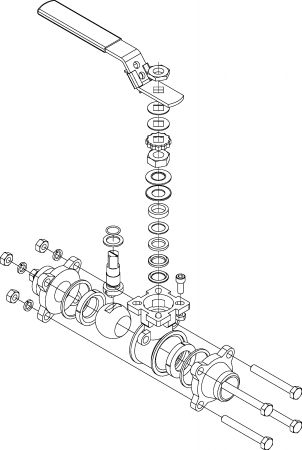

Dessins techniques

Informaciónes

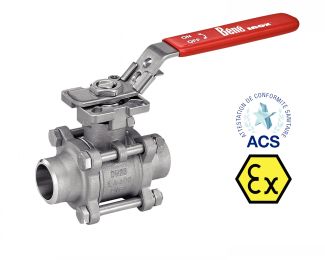

Vanne 3 pièces ATEX à souder BW avec platine ISO - Inox 316

> Diamètres disponibles : de DN8 à DN100
> Pression : PN63 (1000 lbs)
> Dépression : -0.9 bar
> Passage intégral
> Poignée cadenassable
> Température : de -29ºC à +175ºC
> Sièges TFM 1600
> Joints PTFE + FKM
> Poignée tubulaire DN100
> Norme : ATEX II 2 D G
> Platine ISO 5211 pour motorisation (montage direct)

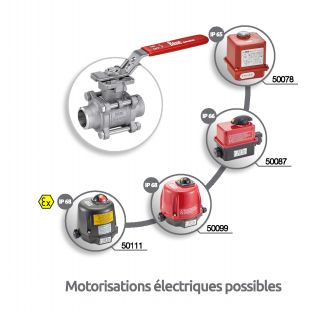

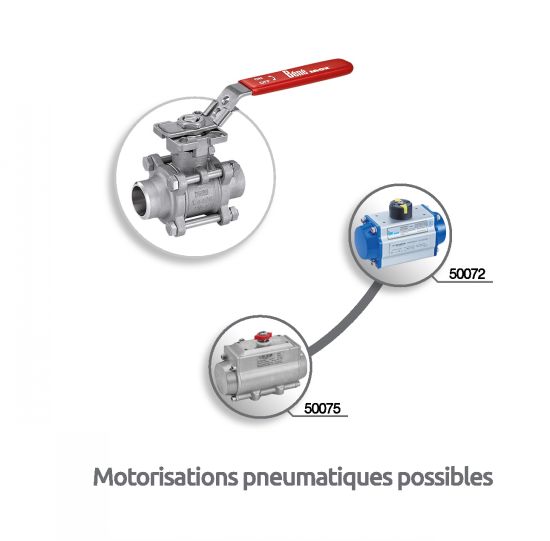

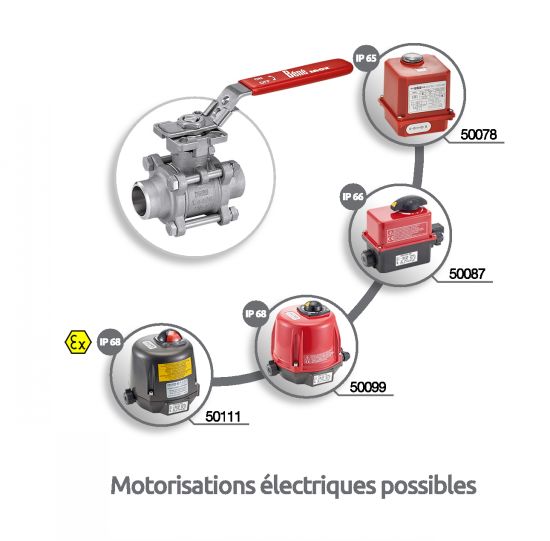

Vous avez le choix entre deux motorisations pour cette vanne : pneumatiques et électriques.
Retrouvez la Vanne 3 pièces ATEX à souder SW et la Vanne 3 pièces ATEX F/F Gaz.
Cette vanne est certifiée ACS (Attestation de conformité sanitaire) et peut être utilisée avec de l'eau potable.

Cantidad

CAD
+
CAD
NC
NC
458192-8
Butt Welding
8
1/4"
10,6
14
70
147
72
0,64
CAD
D
NC
458192-10
Butt Welding
10
3/8"
12,7
18
70
147
72
0,61
CAD
D
NC
458192-15
Butt Welding
15
1/2"
15
22
75
147
72
0,63
CAD
D
NC
458192-20
Butt Welding
20
3/4"
20
28
90
147
79
0,91
CAD
D
NC
458192-25
Butt Welding
25
1"
25
34
100
177
89
1,35
CAD
D
NC
458192-32
Butt Welding
32
1"1/4
32
43
110
177
93
2,08
CAD
D
NC
458192-40
Butt Welding
40
1"1/2
38
50
125
197
103
2,97
CAD
D
NC
458192-50
Butt Welding
50
2"
50
61
150
197
110
4,30
CAD
D
NC
458192-65
Butt Welding
65
2"1/2
63,5
76
190
267
150
8,50
CAD
D
NC
458192-80
Butt Welding
80
3"
76
92
220
267
159
12,3
CAD
D
NC
458192-100
Butt Welding
100
4"
100
115
270
400
212
23,4
