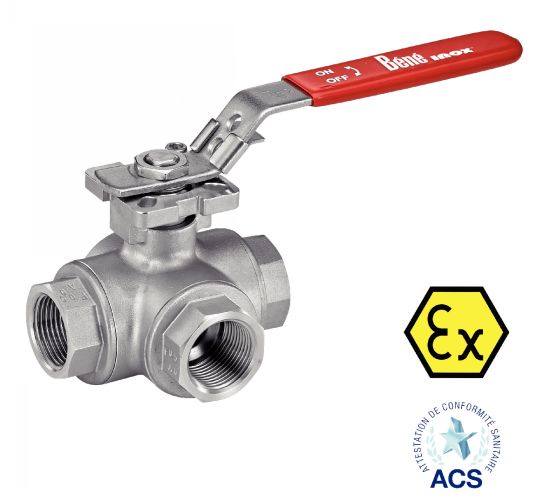

VANNE 3 VOIES ATEX TARAUDAGE GAZ AVEC PLATINE ISO 1000 LBS / PN63 - PASSAGE RÉDUIT EN L OU EN T - POIGNÉE CADENASSABLE Inox 316 (Modelo : 58213/58217)

58213/58217 VANNE 3 VOIES ATEX TARAUDAGE GAZ AVEC PLATINE ISO 1000 LBS / PN63 - PASSAGE RÉDUIT EN L OU EN T - POIGNÉE CADENASSABLE Inox 316

Photos

Vanne 3 voies taraudage Gaz avec platine ISO
Vanne 3 voies taraudage Gaz avec platine ISO - accessoires associés
Vanne 3 voies taraudage Gaz avec platine ISO - motorisations pneumatiques
Vanne 3 voies taraudage Gaz avec platine ISO - motorisations électriques

Dessins techniques

Vanne 3 voies taraudage Gaz avec platine ISO - Schéma
Passage du fluide (L ou T)
Vanne 3 voies atex taraudage gaz avec platine ISO - Vue éclatée
Ver los productos asociados
ATEX
EJEMPLO DE PEDIDO : Référence
458213-8

Informaciónes

Vanne 3 voies ATEX taraudage Gaz avec platine ISO - Inox 316

Caractéristiques :
> Diamètres disponibles : du DN8 au DN50
> Température : de -29ºC à +175ºC
> PN63 (1000 lbs)
> Passage réduit en L ou en T
> Poignée cadenassable
> Joints PTFE + FKM
> Sièges TFM 1600
> ATEX II 2 D G
> Taraudages Gaz selon la norme ISO 7-1
> Platine ISO 5211 pour motorisation (montage direct)

Béné Inox propose deux types de motorisations possibles pour cette vanne : pneumatiques et électriques.

Archivos

Schéma 0

Schéma 1

Schéma 2

Cantidad

CAD
+
CAD
D
NC
458213-8
Passage en L
8
1/4"
11
1/4"
79
147
73
43
27
0,86
CAD
D
NC
458213-10
Passage en L
10
3/8"
11
3/8"
79
147
73
43
27
0,83
CAD
D
NC
458213-15
Passage en L
15
1/2"
11
1/2"
79
147
73
43
27
0,77
CAD
D
NC
458213-20
Passage en L
20
3/4"
15
3/4"
88
147
79
49
34
1,05
CAD
D
NC
458213-25
Passage en L
25
1"
20
1"
108
177
91
60
41
1,88
CAD
D
NC
458213-32
Passage en L
32
1"1/4
25
1"1/4
124
177
93
63
50
3,07
CAD
D
NC
458213-40
Passage en L
40
1"1/2
32
1"1/2
135
215
105
74
56
4,26
CAD
D
NC
458213-50
Passage en L
50
2"
40
2"
164
215
115
83
70
7,10
CAD
D
NC
458217-8
Passage en T
8
1/4"
11
1/4"
79
147
73
43
27
0,86
CAD
D
NC
458217-10
Passage en T
10
3/8"
11
3/8"
79
147
73
43
27
0,83
CAD
D
NC
458217-15
Passage en T
15
1/2"
11
1/2"
79
147
73
43
27
0,77
CAD
D
NC
458217-20
Passage en T
20
3/4"
15
3/4"
88
147
79
49
34
1,05
CAD
D
NC
458217-25
Passage en T
25
1"
20
1"
108
177
91
60
41
1,88
CAD
D
NC
458217-32
Passage en T
32
1"1/4
25
1"1/4
124
177
93
63
50
3,07
CAD
D
NC
458217-40
Passage en T
40
1"1/2
32
1"1/2
135
215
105
74
56
4,26
CAD
D
NC
458217-50
Passage en T
50
2"
40
2"
164
215
115
83
70
7,10
