VANNE À BOULE 3 PIÈCES SW (58191) AVEC ACTIONNEUR ÉLECTRIQUE IP66 POSITIONNEUR (50842) ACS (Modelo : 50092)

50092 VANNE À BOULE 3 PIÈCES SW (58191) AVEC ACTIONNEUR ÉLECTRIQUE IP66 POSITIONNEUR (50842) ACS

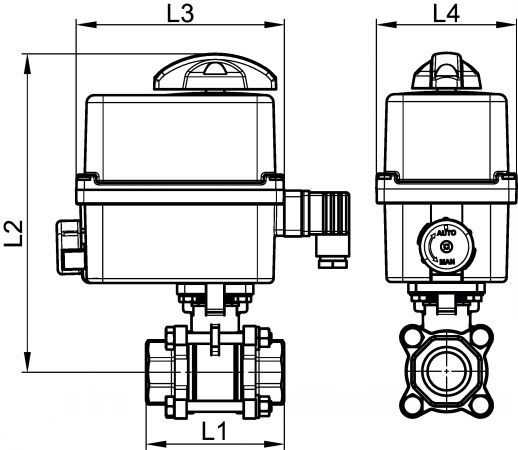

Dessins techniques

Informaciónes

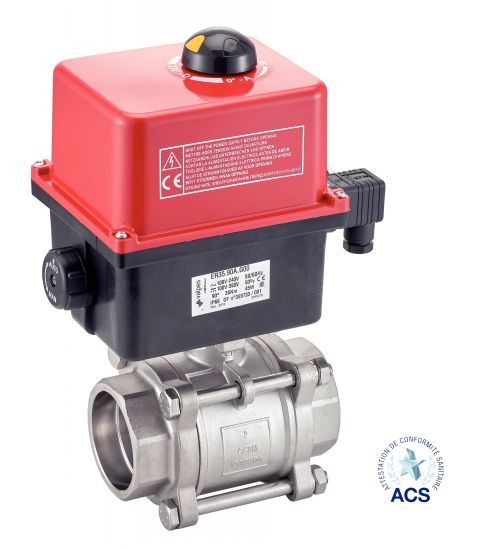

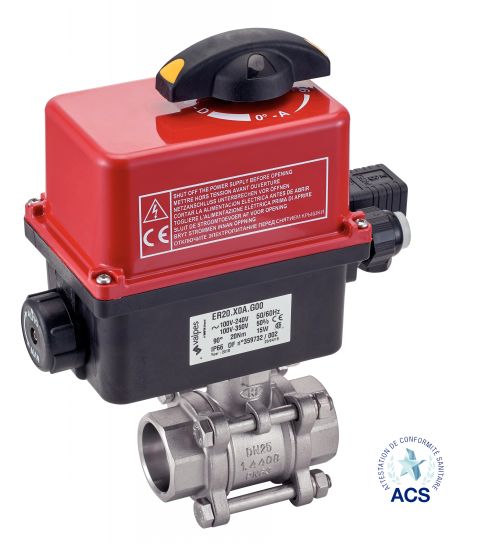

Vanne à boule 3 pièces SW (58191) avec actionneur électrique IP66 positionneur (50842)

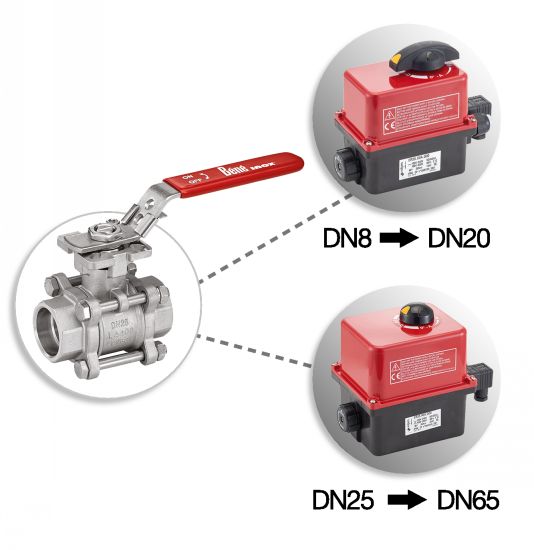

> Diamètre disponible : du DN8 au DN65
> Température de service de l'actionneur : -10°C à +55°C

Actionneur électrique avec carter plastique IP66
Indicateur visuel de position. Commande manuelle de secours avec débrayage sécurisé
Contacts fin de courses réglables. Limiteur de couple. Résistance anti-condensation
Facteur de marche : 50%. Nombre de démarrages par heure : 150
Actionneur dimensionné pour une DP vanne = 16 bar maxi. Pour DP > 16 bar, nous consulter
Fonctionnement standard : Ouverture / Fermeture à 0/90°
Version "positionneur" : Le module de positionnement intégré permet le pilotage d'une vanne (régulation ouverture / fermeture) avec un signal 4-20mA (ou 0/10V)

Ce modèle de vanne dispose d'une certification ACS (Attestation de conformité sanitaire) qui permet l'utilisation de cette vanne avec de l'eau potable.

Cantidad

CAD
+
CAD
NC
NC
450092-8A
100-230V 50/60 Hz et 100-350V DC
8
1/4"
75
194
136
92
25
1,72
CAD
NC
NC
450092-10A
100-230V 50/60 Hz et 100-350V DC
10
3/8"
75
194
136
92
25
1,72
CAD
NC
NC
450092-15A
100-230V 50/60 Hz et 100-350V DC
15
1/2"
75
194
136
92
25
1,78
CAD
NC
NC
450092-20A
100-230V 50/60 Hz et 100-350V DC
20
3/4"
80
201
136
92
25
2,02
CAD
NC
NC
450092-25A
100-230V 50/60 Hz et 100-350V DC
25
1"
90
235
151
128
40
3,57
CAD
NC
NC
450092-32A
100-230V 50/60 Hz et 100-350V DC
32
1"1/4
110
239
151
128
40
4,20
CAD
NC
NC
450092-40A
100-230V 50/60 Hz et 100-350V DC
40
1"1/2
120
248
151
128
79
5,05
CAD
D
NC
450092-50A
100-230V 50/60 Hz et 100-350V DC
50
2"
140
254
151
128
119
6,70
CAD
D
NC
450092-65A
100-230V 50/60 Hz et 100-350V DC
65
2"1/2
185
276
151
128
119
10,80
CAD
NC
NC
450092-8B
15-30V 50/60 Hz et 12-48V DC
8
1/4"
75
194
136
92
25
1,72
CAD
NC
NC
450092-10B
15-30V 50/60 Hz et 12-48V DC
10
3/8"
75
194
136
92
25
1,72
CAD
NC
NC
450092-15B
15-30V 50/60 Hz et 12-48V DC
15
1/2"
75
194
136
92
25
1,78
CAD
NC
NC
450092-20B
15-30V 50/60 Hz et 12-48V DC
20
3/4"
80
201
136
92
25
2,02
CAD
NC
NC
450092-25B
15-30V 50/60 Hz et 12-48V DC
25
1"
90
235
151
128
40
3,57
CAD
NC
NC
450092-32B
15-30V 50/60 Hz et 12-48V DC
32
1"1/4
110
239
151
128
40
4,20
CAD
NC
NC
450092-40B
15-30V 50/60 Hz et 12-48V DC
40
1"1/2
120
248
151
128
79
5,05
CAD
D
NC
450092-50B
15-30V 50/60 Hz et 12-48V DC
50
2"
140
254
151
128
119
6,70
CAD
D
NC
450092-65B
15-30V 50/60 Hz et 12-48V DC
65
2"1/2
185
276
151
128
119
10,80
