8074 VANNE DE FOND DE CUVE 10° À MEMBRANE PNEUMATIQUE Inox 316L

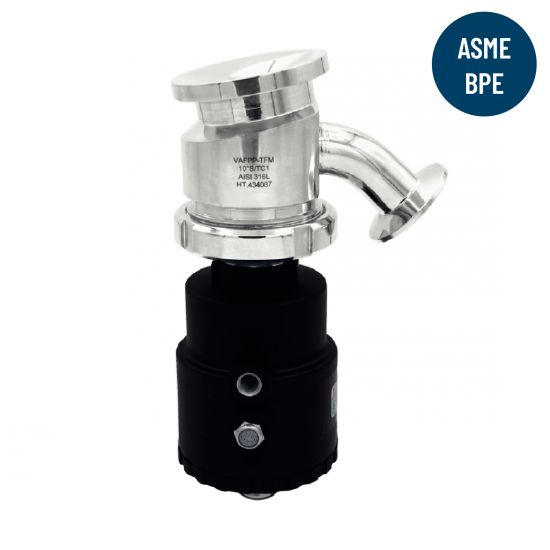

Photos

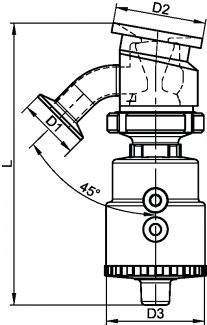

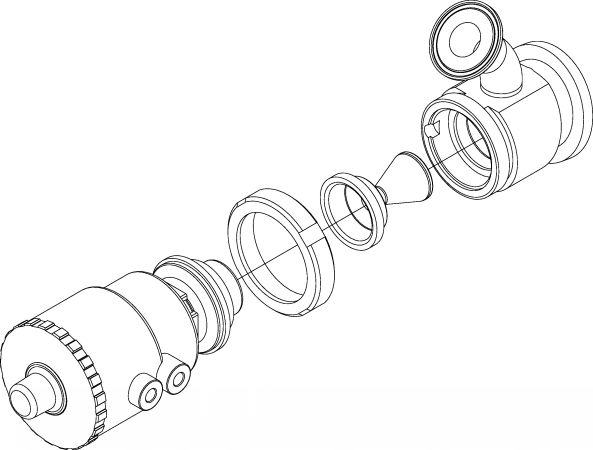

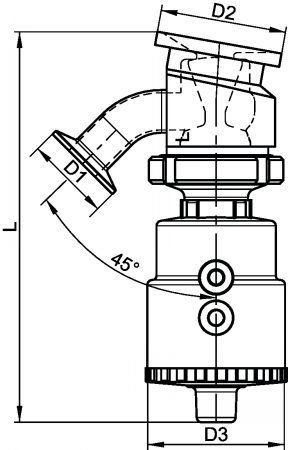

Dessins techniques
| EJEMPLO DE PEDIDO : | Référence 680741-050 |
Informaciónes
Vanne de fond de cuve à membrane pneumatique - 316L
La vanne fond de cuve doit se souder directement sur une cuve afin de pouvoir la vidanger totalement ou partiellement. Elle est utilisée dans les domaines de la pharmaceutique, cosmétique et de la chimie fine.
Elle permet de minimiser la rétention du fluide grâce à son angle de 10° qui lui confère un bon drainage.
Son design permet de minimiser les bras mort grâce à sa membrane affleurante au bord de la cuve.
La version pneumatique simple effet, permet d'actionner la vanne à distance grâce à un réseau d'air comprimé.
La pression de service est de 6 bar et s'utilise sur une plage de température allant de -30°C à +150°C.
La membrane est en TFM® 1705 et le volant de manoeuvre en plastique DELRIN.
La rugosité interne en contact avec le fluide est inférieure à 0,4 µm.
Options possibles : poignée en inox, connexion Clamp pour bride arasante, membrane en EPDM ou silicone...
Existe aussi en version manuelle
