VANNE PAPILLON BOUTS CLAMP - RA = 0,8 µM JOINT EPDM Inox 316L (Modelo : 63451)

63451 VANNE PAPILLON BOUTS CLAMP - RA = 0,8 µM JOINT EPDM Inox 316L

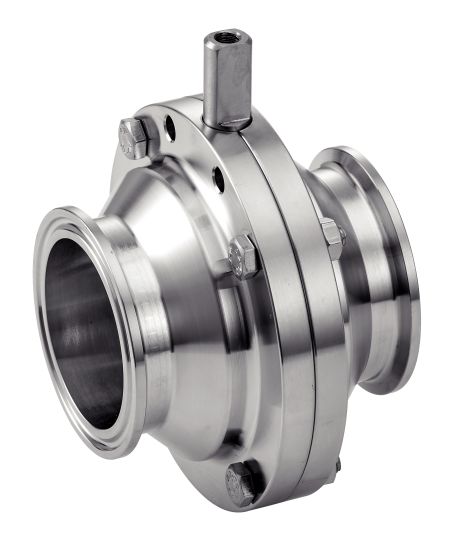

Photos

Vanne papillon bouts clamp - Ra = 0,8 µm

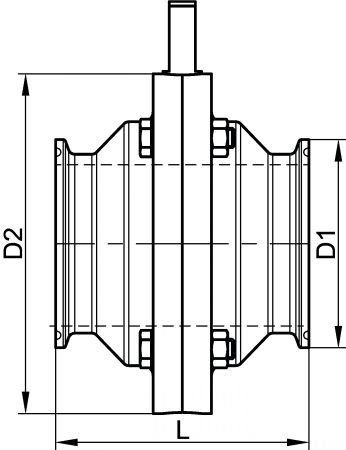

Dessins techniques

Vanne papillon bouts clamp - Ra = 0,8 µm - Schéma
Ver los productos asociados
SGRM
EJEMPLO DE PEDIDO : Référence
663451-25

Informaciónes

Vanne papillon bouts clamp - Ra = 0,8 µm - Joint EPDM - Inox 316L

> Dimensions disponibles : du DN25 au DN104 mm

> Normes : CE 1935/2004

PMS (à 20°C) : 12 bar du DN25 au DN76 ; 10 bar pour DN104
Température : de -20°C à +150°C (en fonction du joint)

Archivos

Schéma 0

Cantidad

CAD
+
CAD
D
NC
663451-25
Joint EPDM
25
1"
50,5
79
78
1,18
CAD
D
NC
663451-38
Joint EPDM
38
1"1/2
50,5
92
78
1,23
CAD
D
NC
663451-51
Joint EPDM
51
2"
64
105
78
1,63
CAD
D
NC
663451-63
Joint EPDM
63
2"1/2
77,5
112
78
1,72
CAD
D
NC
663451-76
Joint EPDM
76
3"
91
125
78
2,07
CAD
NC
NC
663451-104
Joint EPDM
104
4"
119
162
121
4,33
