VANNE PAPILLON À OREILLES DE CENTRAGE CORPS FONTE - PAPILLON INOX - JOINT PTFE (58010) AVEC VÉRIN PNEUMATIQUE ALUMINIUM (50800) (Modelo : 50750)

50750 VANNE PAPILLON À OREILLES DE CENTRAGE CORPS FONTE - PAPILLON INOX - JOINT PTFE (58010) AVEC VÉRIN PNEUMATIQUE ALUMINIUM (50800)

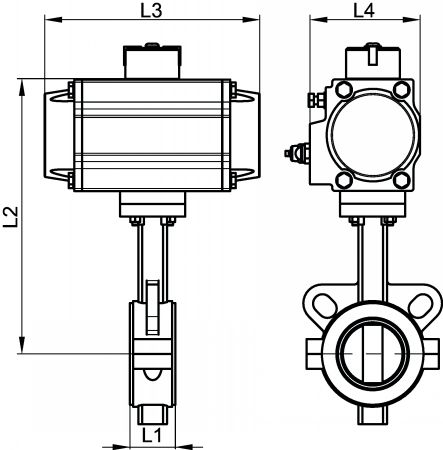

Dessins techniques

Informaciónes

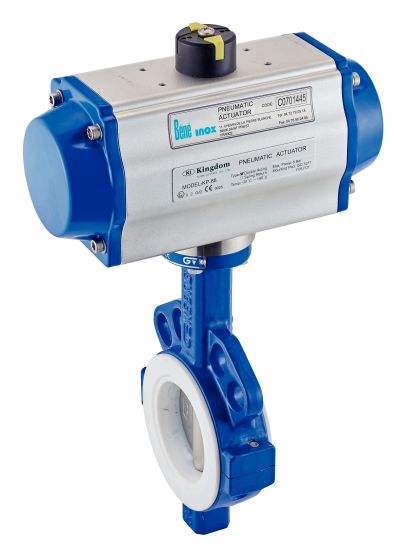

Vanne papillon à oreilles de centrage corps fonte - papillon inox - joint PTFE (58010) avec vérin pneumatique aluminium (50800)

> Diamètre disponible : du DN50 au DN200 (DN125 en simple effet)
> Pression de service du vérin : 6 à 8 bar
> Température de service du vérin : -20°C à +80°C

Vérin pneumatique 90° en aluminium anodisé avec flasques peinture polyester. Indicateur visuel de position
Plan de pose NAMUR pour électrodistributeur et détecteurs de position
Vérin dimensionné pour une DP vanne = 16 bar maxi (avec alimentation vérin 6 bar). Pour DP > 16 bar, nous consulter
En simple effet, les vannes sont montées en position "normalement fermée" (sauf indication contraire)

Cantidad

CAD
+
CAD
NC
NC
450750-50SE
Simple effet
50
2"
43
270
248
108
7,10
CAD
NC
NC
450750-65SE
Simple effet
65
2"1/2
46
280
248
108
7,40
CAD
NC
NC
450750-80SE
Simple effet
80
3"
46
288
248
108
7,75
CAD
NC
NC
450750-100SE
Simple effet
100
4"
52
353
347
151
16,65
CAD
NC
NC
450750-125SE
Simple effet
125
5"
56
367
347
151
18,00
CAD
NC
NC
450750-50DE
Double effet
50
2"
43
257
208
96
5,95
CAD
NC
NC
450750-65DE
Double effet
65
2"1/2
46
267
208
96
6,25
CAD
NC
NC
450750-80DE
Double effet
80
3"
46
275
208
96
6,60
CAD
NC
NC
450750-100DE
Double effet
100
4"
52
310
248
108
9,75
CAD
NC
NC
450750-125DE
Double effet
125
5"
56
336
268
123
12,70
CAD
D
NC
450750-150DE
Double effet
150
6"
56
387
347
151
19,50
CAD
NC
NC
450750-200DE
Double effet
200
8"
60
453
475
202
37,30
