VÉRIN PNEUMATIQUE 1/4 DE TOUR, SIMPLE EFFET Inox (Modelo : 61326)

61326 VÉRIN PNEUMATIQUE 1/4 DE TOUR, SIMPLE EFFET Inox

Photos

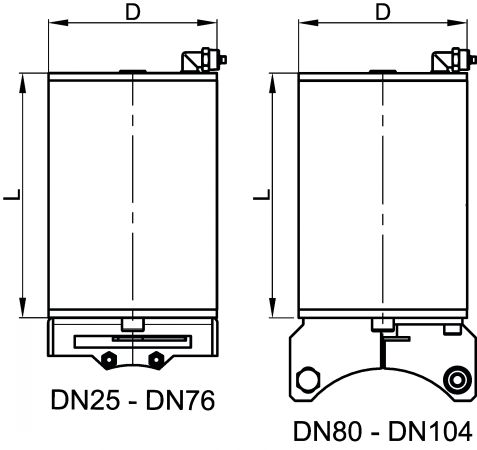

Dessins techniques

Informaciónes

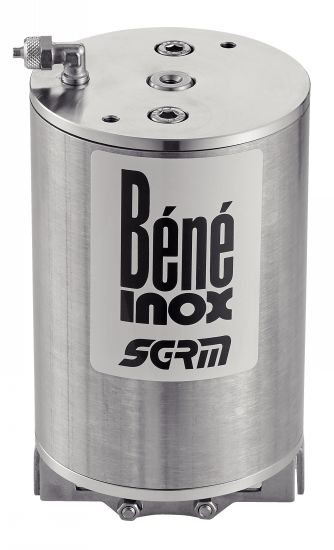

Vérin pneumatique 1/4 de tour, simple effet en inox en DN25 au DN104

Le vérin pneumatique est un actionneur qui permet de transformer l'air comprimé en mouvement mécanique.
Ce vérin pneumatique simple effet est utilisé pour automatiser un système de production en realisant les cycles d'ouverture ou de fermeture d'une vanne.

Nous proposons ce modèle en Normalement Fermé (NF), l'ouverture s'effectue par air comprimé et la fermeture par ressort.
Ce vérin pneumatique 1/4 de tour peut aussi être livré en Normalement Ouvert (fermeture par l'air comprimé / ouverture par un ressort) par simple rotation de la patte de fixation.

Il peut être installé sur les vannes papillon (SMS, DIN, CLAMP, MACON) de la gamme BENE INOX allant du diamètre 25 mm au 104 mm.

Les conditions d'utilisations du vérin pneumatique simple effet :
- La température ambiante est comprise entre -20°C à +80°C
- La pression d'air servant à alimenter le vérin est de 4,5 à 8 bar
- Le couple maximum à 6 bar est de 40 N.m

Pensez-y !
Pour avoir une position de vérin stable, optez pour le version double effet de ce vérin pneumatique - Modèle 61327

Découvrez également les autre modèles adaptés aux espaces à plus faible encombrement :
> Vérin pneumatique 1/4 de tour Compact Simple Effet pour DN25 au DN76 - Modèle 61301
> Vérin pneumatique 1/4 de tour Compact Double Effet pour DN25 au DN76 - Modèle 61302

Pour être accompagné dans le choix du vérin pneumatique et l'élaboration de vos installations, contactez nos experts.

Cantidad

CAD
+
CAD
D
NC
261326-70SG
Inox
25 à 76
1" à 3"
101,6
148
méplat 8
4,50
CAD
D
NC
261326-80SG
Inox
80
3"1/2
101,6
148
9,5x9,5
4,60
CAD
D
NC
261326-104SG
Inox
100 et 104
4"
101,6
148
9,5x9,5
4,70
