ADAPTATEUR FEMELLE POUR TUBE O.D. (EN POUCES) - GAZ CYLINDRIQUE - NPT Inox 316 (Modèle : 5464)

5464 ADAPTATEUR FEMELLE POUR TUBE O.D. (EN POUCES) - GAZ CYLINDRIQUE - NPT Inox 316

Photos

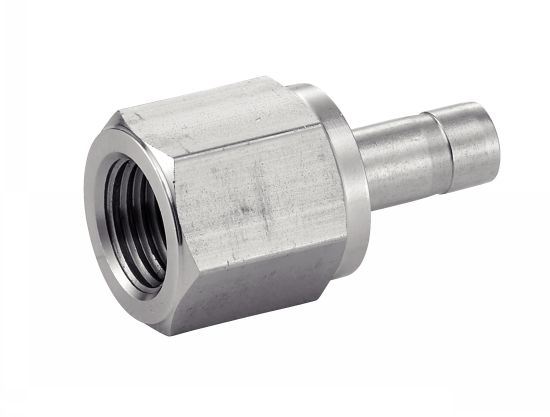

Adaptateur femelle

Dessins techniques

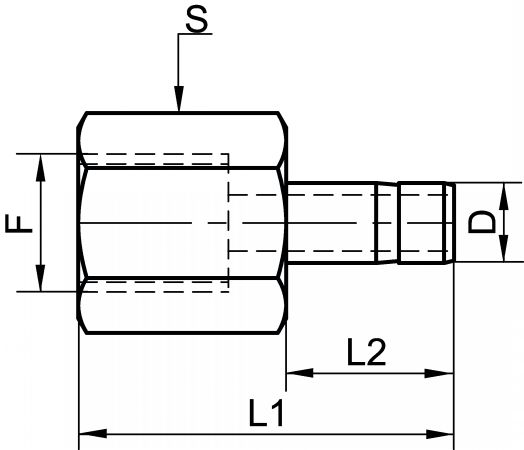

Adaptateur femelle - Schéma
Voir les produits associés
EXEMPLE DE COMMANDE : Référence
454643-1/4X8

Informations

Adaptateur femelle - Inox 316

 Pour créer un embranchement femelle sur un té ou une croix à bague
Filetage Gaz ou NPT

Pression maxi : en fonction du tube utilisé

> Dimensions disponibles : du 1/4" au 1/2"

> Norme : ISO 7-1 (sauf NPT)

Les raccords à bague doivent être montés avec du tube étiré sans soudure d'épaisseur déterminée (tolérance D4/T3 selon EN10216 ou équivalent).
Il est fortement recommandé d'utiliser le tube O.D en pouces brut étiré sans soudure (modèle 72272) pour éviter de graves problèmes d'étanchéité.

Documents

Schéma 0

Quantité

CAD
+

NC
NC
454643-1/4X8
Gaz cylindrique
6,35
1/4"
Rp 1/4"
37,1
15,7
14,3
0,04

NC
NC
454643-3/8X15
Gaz cylindrique
9,53
3/8"
Rp 1/2"
46,7
17,5
27
0,08

NC
NC
454643-1/2X15
Gaz cylindrique
12,70
1/2"
Rp 1/2"
51,8
23,5
27
0,09

NC
NC
454645-1/4X8
NPT
6,35
1/4"
NPT 1/4"
37,1
15,7
14,3
0,04

NC
NC
454645-1/4X10
NPT
6,35
1/4"
NPT 3/8"
45,5
15,7
22,2
0,04

NC
NC
454645-3/8X15
NPT
9,53
3/8"
NPT 1/2"
46,7
17,5
27
0,08
