BRIDE À COLLERETTE MÉTRIQUE TYPE 11B Inox 1.4307 - 1.4404 (Modèle : 5744)

5744 BRIDE À COLLERETTE MÉTRIQUE TYPE 11B Inox 1.4307 - 1.4404

Photos

Bride à collerette métrique type 11B | Nombre de trous selon le DN, cf tableau de cote

Dessins techniques

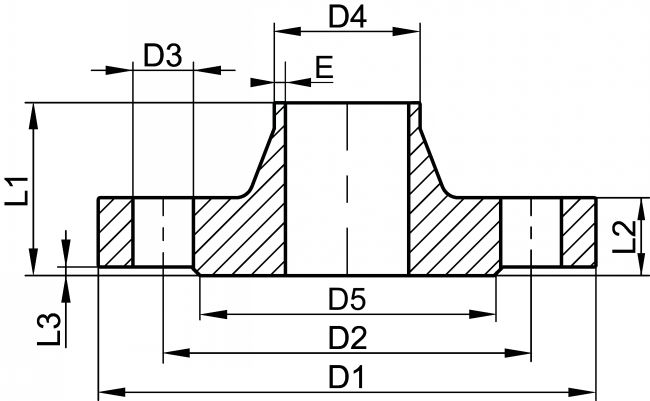

Bride à collerette métrique type 11B - Schéma
Voir les produits associés
EXEMPLE DE COMMANDE : Référence
357442-13

Informations

Bride à collerette métrique type 11B - Inox 1.4307 - 1.4404

> Diamètres disponibles : du DN10 au DN300

> Norme : EN 1092-1

Type B = face de joint surélevée

Sur demande : autres types d'emboîtement (types C à H, selon NF EN 1092-1)

Pour monter vos brides, pensez à commander :

>> Tirant d'assemblage ( Bout fileté + 2 écrous + 2 rondelles)
>> Vis à tête hexagonale entièrement filetée + Ecrou hexagonal
>> Vos joints
>> Frein filet pour raccords filetés

Documents

Schéma 0

Quantité

CAD
+
CAD
NC
NC
357442-13
Inox 1.4307
10
PN10/40
90
60
4x14
13
10
40
35
16
2
0,68
CAD
D
NC
357442-19
Inox 1.4307
15
PN10/40
95
65
4x14
19
16
45
38
16
2
0,77
CAD
NC
NC
357442-23
Inox 1.4307
20
PN10/40
105
75
4x14
23
20
58
40
18
2
1,09
CAD
D
NC
357442-29
Inox 1.4307
25
PN10/40
115
85
4x14
29
26
68
40
18
2
1,30
CAD
D
NC
357442-35
Inox 1.4307
32
PN10/40
140
100
4x18
35
32
78
42
18
2
1,91
CAD
D
NC
357442-41
Inox 1.4307
40
PN10/40
150
110
4x18
41
38
88
45
18
3
2,15
CAD
D
NC
357442-53
Inox 1.4307
50
PN10/16
165
125
4x18
53
50
102
45
18
3
2,53
CAD
D
NC
357442-70
Inox 1.4307
65
PN10/16
185
145
8x18
70
66
122
45
18
3
3,03
CAD
D
NC
357442-85
Inox 1.4307
80
PN10/16
200
160
8x18
85
81
138
50
20
3
3,92
CAD
D
NC
357442-104
Inox 1.4307
100
PN10/16
220
180
8x18
104
100
158
52
20
3
4,62
CAD
D
NC
357442-129
Inox 1.4307
125
PN10/16
250
210
8x18
129
125
188
55
22
3
6,30
CAD
D
NC
357442-154
Inox 1.4307
150
PN10/16
285
240
8x22
154
150
212
55
22
3
7,81
CAD
D
NC
357442-204
Inox 1.4307
200
PN10
340
295
8x22
206
200
268
62
24
3
11,60
CAD
NC
NC
357442-254
Inox 1.4307
250
PN10
395
350
12x22
256
250
320
68
26
3
15,80
CAD
NC
NC
357442-304
Inox 1.4307
300
PN10
445
400
12x22
306
300
370
68
26
4
22,10
CAD
D
NC
657442-13
Inox 1.4404
10
PN10/40
90
60
4x14
13
10
40
35
16
2
0,68
CAD
D
NC
657442-23
Inox 1.4404
20
PN10/40
105
75
4x14
23
20
58
40
18
2
1,09
CAD
D
NC
657442-29
Inox 1.4404
25
PN10/40
115
85
4x14
29
26
68
40
18
2
1,30
CAD
D
NC
657442-35
Inox 1.4404
32
PN10/40
140
100
4x18
35
32
78
42
18
2
1,91
CAD
D
NC
657442-41
Inox 1.4404
40
PN10/40
150
110
4x18
41
38
88
45
18
3
2,15
CAD
D
NC
657442-53
Inox 1.4404
50
PN10/16
165
125
4x18
53
50
102
45
18
3
2,53
CAD
NC
NC
657442-70
Inox 1.4404
65
PN10/16
185
145
8x18
70
66
122
45
18
3
3,03
CAD
D
NC
657442-85
Inox 1.4404
80
PN10/16
200
160
8x18
85
81
138
50
20
3
3,92
CAD
D
NC
657442-104
Inox 1.4404
100
PN10/16
220
180
8x18
104
100
158
52
20
3
4,62
CAD
NC
NC
657442-204
Inox 1.4404
200
PN10
340
295
8x22
206
200
268
62
24
3
11,60
