BRIDE À COLLERETTE TYPE 11B - PN6 Inox 1.4404 (Modèle : 5757)

5757 BRIDE À COLLERETTE TYPE 11B - PN6 Inox 1.4404

Photos

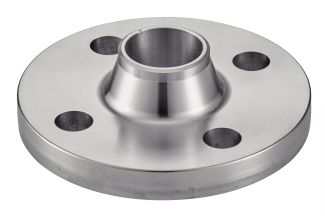

Bride à collerette type 11B - PN6 | Nombre de trous selon le DN, cf tableau de cote

Dessins techniques

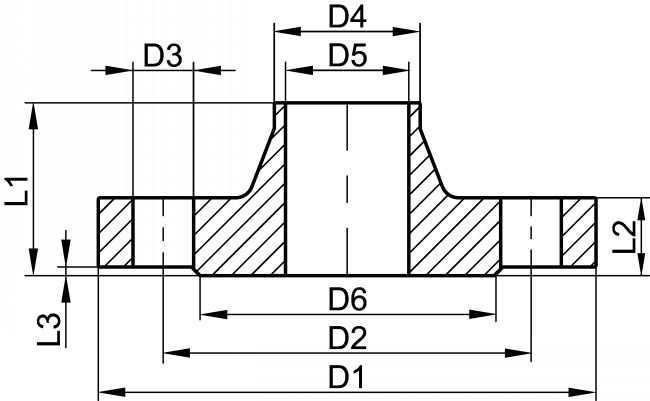

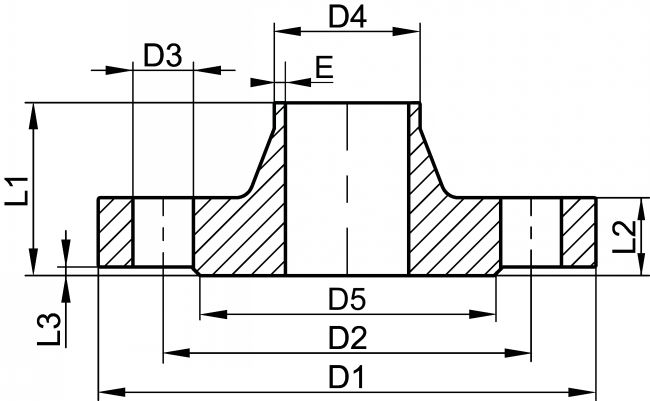

Bride à collerette type 11B - PN6 - Schéma
Voir les produits associés
EXEMPLE DE COMMANDE : Référence
657572-15

Informations

Bride à collerette type 11B - PN6 - Inox 1.4404

> Diamètres disponibles : du DN15 au DN300

> Norme : EN 1092-1

Pour monter vos brides, pensez à commander :

>> Tirant d'assemblage ( Bout fileté + 2 écrous + 2 rondelles)
>> Vis à tête hexagonale entièrement filetée + Ecrou hexagonal
>> Vos joints
>> Frein filet pour raccords filetés

Documents

Schéma 0

Quantité

CAD
+
CAD
D
NC
657572-15
Inox 1.4404
15
PN6
80
55
4x11
21,3
17,3
40
30
12
2
0,41
CAD
D
NC
657572-20
Inox 1.4404
20
PN6
90
65
4x11
26,9
22,3
50
32
14
2
0,62
CAD
D
NC
657572-32
Inox 1.4404
32
PN6
120
90
4x14
42,4
37,2
70
35
14
2
1,11
CAD
NC
NC
657572-40
Inox 1.4404
40
PN6
130
100
4x14
48,3
43,1
80
38
14
3
1,26
CAD
D
NC
657572-50
Inox 1.4404
50
PN6
140
110
4x14
60,3
54,5
90
38
14
3
1,43
CAD
D
NC
657572-65
Inox 1.4404
65
PN6
160
130
4x14
76,1
70,3
110
38
14
3
1,77
CAD
D
NC
657572-80
Inox 1.4404
80
PN6
190
150
4x18
88,9
82,5
128
42
16
3
2,88
CAD
D
NC
657572-100
Inox 1.4404
100
PN6
210
170
4x18
114,3
107,1
148
45
16
3
3,41
CAD
NC
NC
657572-125
Inox 1.4404
125
PN6
240
200
8x18
139,7
131,7
178
48
18
3
4,65
CAD
NC
NC
657572-200
Inox 1.4404
200
PN6
320
280
8x18
219,1
206,5
258
55
20
3
8,60
