BRIDE PLATE À SOUDER ISO TYPE 01B Inox 1.4307 - 1.4404 (Modèle : 5723)

5723 BRIDE PLATE À SOUDER ISO TYPE 01B Inox 1.4307 - 1.4404

Photos

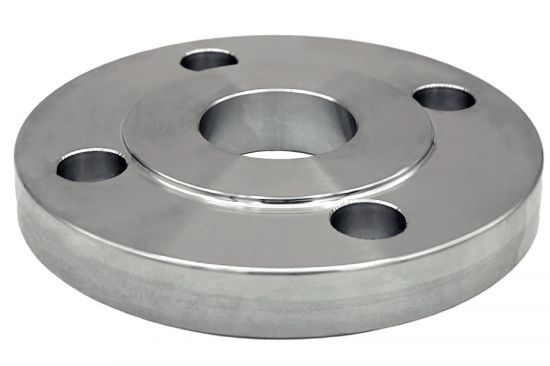

Bride plate à souder ISO type 01B | Nombre de trous selon le DN, cf tableau de cote

Dessins techniques

Bride plate à souder ISO type 01B - Schéma
Voir les produits associés
EXEMPLE DE COMMANDE : Référence
357232-15

Informations

Bride plate à souder ISO type 01B - Inox 1.4307 - 1.4404

> Diamètres disponibles : du DN10 au DN200

> Norme : EN 1092-1

Type B : face de joint surélevée

Pour monter vos brides, pensez à commander :

>> Tirant d'assemblage ( Bout fileté + 2 écrous + 2 rondelles)
>> Vis à tête hexagonale entièrement filetée + Ecrou hexagonal
>> Vos joints
>> Frein filet pour raccords filetés

Documents

Schéma 0

Quantité

CAD
+
CAD
NC
NC
357232-15
Inox 1.4307
15
PN10/40
21,3
95
65
4x14
22
45
14
2
0,67
CAD
D
NC
357232-20
Inox 1.4307
20
PN10/40
26,9
105
75
4x14
27,5
58
16
2
0,95
CAD
D
NC
357232-25
Inox 1.4307
25
PN10/40
33,7
115
85
4x14
34,5
68
16
2
1,11
CAD
D
NC
357232-40
Inox 1.4307
40
PN10/40
48,3
150
110
4x18
49,5
88
18
3
1,85
CAD
D
NC
357232-50
Inox 1.4307
50
PN10/16
60,3
165
125
4x18
61,5
102
19
3
2,45
CAD
D
NC
357232-80
Inox 1.4307
80
PN10/16
88,9
200
160
8x18
90,5
138
20
3
3,95
CAD
D
NC
357232-100
Inox 1.4307
100
PN10/16
114,3
220
180
8x18
116
158
22
3
4,40
CAD
D
NC
357232-125
Inox 1.4307
125
PN10/16
139,7
250
210
8x18
141,5
188
22
3
5,90
CAD
D
NC
357232-150
Inox 1.4307
150
PN10/16
168,3
285
240
8x22
170,5
212
24
3
7,10
CAD
D
NC
357232-200
Inox 1.4307
200
PN10
219,1
340
295
8x22
221,5
268
24
3
10,00
CAD
D
NC
657232-10
Inox 1.4404
10
PN10/40
17,2
90
60
4x14
18
40
14
2
0,60
CAD
D
NC
657232-15
Inox 1.4404
15
PN10/40
21,3
95
65
4x14
22
45
14
2
0,67
CAD
D
NC
657232-20
Inox 1.4404
20
PN10/40
26,9
105
75
4x14
27,5
58
16
2
0,95
CAD
D
NC
657232-25
Inox 1.4404
25
PN10/40
33,7
115
85
4x14
34,5
68
16
2
1,11
CAD
D
NC
657232-32
Inox 1.4404
32
PN10/40
42,4
140
100
4x18
43,5
78
18
2
1,62
CAD
D
NC
657232-40
Inox 1.4404
40
PN10/40
48,3
150
110
4x18
49,5
88
18
3
1,85
CAD
D
NC
657232-50
Inox 1.4404
50
PN10/16
60,3
165
125
4x18
61,5
102
19
3
2,45
CAD
D
NC
657232-65
Inox 1.4404
65
PN10/16
76,1
185
145
8x18
77,5
122
20
3
3,00
CAD
D
NC
657232-80
Inox 1.4404
80
PN10/16
88,9
200
160
8x18
90,5
138
20
3
3,95
CAD
D
NC
657232-100
Inox 1.4404
100
PN10/16
114,3
220
180
8x18
116
158
22
3
4,40
CAD
D
NC
657232-125
Inox 1.4404
125
PN10/16
139,7
250
210
8x18
141,5
188
22
3
5,90
CAD
D
NC
657232-150
Inox 1.4404
150
PN10/16
168,3
285
240
8x22
170,5
212
24
3
7,10
CAD
D
NC
657232-200
Inox 1.4404
200
PN10
219,1
340
295
8x22
221,5
268
24
3
10,00
CAD
NC
NC
357232-65
Inox 1.4307
65
PN10/16
76,1
185
145
8x18
77,5
122
20
3
3,00
