BRIDE PLATE À SOUDER TYPE 01A - PN6 Inox 1.4404 (Modèle : 5748)

5748 BRIDE PLATE À SOUDER TYPE 01A - PN6 Inox 1.4404

Photos

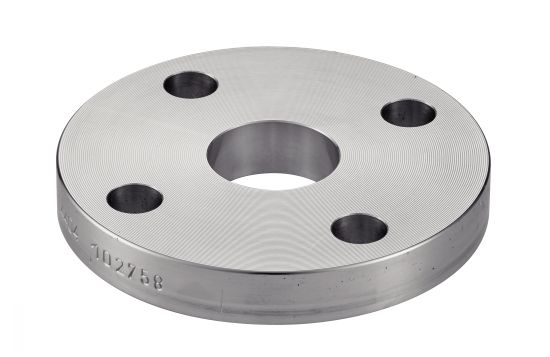

Bride plate à souder type 01A - PN6 | Nombre de trous selon le DN, cf tableau de cote

Dessins techniques

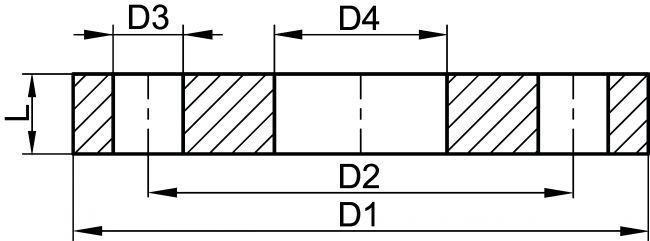

Bride plate à souder type 01A - PN6 - Schéma
Voir les produits associés
EXEMPLE DE COMMANDE : Référence
657482-15

Informations

Bride plate à souder type 01A - PN6 - Inox 1.4404

> Diamètres disponibles : du DN15 au DN300

> Norme : EN 1092-1

Pour monter vos brides, pensez à commander :

>> Tirant d'assemblage ( Bout fileté + 2 écrous + 2 rondelles)
>> Vis à tête hexagonale entièrement filetée + Ecrou hexagonal
>> Vos joints
>> Frein filet pour raccords filetés

Documents

Schéma 0

Quantité

CAD
+
CAD
D
NC
657482-15
Inox 1.4404
15
PN6
21,3
80
55
4x11
22,0
12
0,40
CAD
NC
NC
657482-20
Inox 1.4404
20
PN6
26,9
90
65
4x11
27,5
14
0,59
CAD
D
NC
657482-25
Inox 1.4404
25
PN6
33,7
100
75
4x11
34,5
14
0,72
CAD
D
NC
657482-32
Inox 1.4404
32
PN6
42,4
120
90
4x14
43,5
16
1,16
CAD
D
NC
657482-40
Inox 1.4404
40
PN6
48,3
130
100
4x14
49,5
16
1,35
CAD
D
NC
657482-50
Inox 1.4404
50
PN6
60,3
140
110
4x14
61,5
16
1,48
CAD
D
NC
657482-65
Inox 1.4404
65
PN6
76,1
160
130
4x14
77,5
16
1,86
CAD
D
NC
657482-80
Inox 1.4404
80
PN6
88,9
190
150
4x18
90,5
18
2,95
CAD
D
NC
657482-100
Inox 1.4404
100
PN6
114,3
210
170
4x18
116,0
18
3,26
CAD
D
NC
657482-125
Inox 1.4404
125
PN6
139,7
240
200
8x18
141,5
20
4,31
CAD
NC
NC
657482-150
Inox 1.4404
150
PN6
168,3
265
225
8x18
170,5
20
4,76
CAD
NC
NC
657482-200
Inox 1.4404
200
PN6
219,1
320
280
8x18
221,5
22
6,88
CAD
D
NC
657482-250
Inox 1.4404
250
PN6
273,0
375
335
12x18
276,5
24
8,92
CAD
NC
NC
657482-300
Inox 1.4404
300
PN6
323,9
440
395
12x22
327,5
24
11,90
