BRIDE PLATE TOURNANTE MÉTRIQUE TYPE 02A Inox 1.4307 - 1.4404 (Modèle : 5726)

5726 BRIDE PLATE TOURNANTE MÉTRIQUE TYPE 02A Inox 1.4307 - 1.4404

Photos

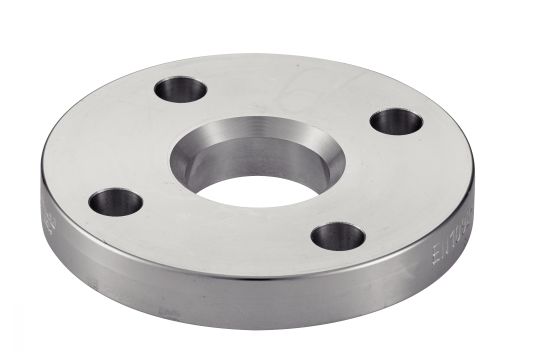

Bride plate tournante métrique type 02A | Nombre de trous selon le DN, cf tableau de cote

Dessins techniques

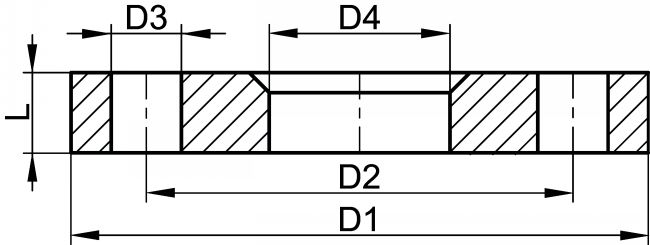

Bride plate tournante métrique type 02A - Schéma
Voir les produits associés
EXEMPLE DE COMMANDE : Référence
357262-19

Informations

Bride plate tournante métrique type 02A - Inox 1.4307 - 1.4404

> Diamètres disponibles : du DN15 au DN300

Type A = face de joint plate

Pour monter vos brides, pensez à commander :

>> Tirant d'assemblage ( Bout fileté + 2 écrous + 2 rondelles)
>> Vis à tête hexagonale entièrement filetée + Ecrou hexagonal
>> Vos joints
>> Frein filet pour raccords filetés

Documents

Schéma 0

Quantité

CAD
+
CAD
D
NC
357262-19
Inox 1.4307
15
PN10/40
19
95
65
4x14
23,5
14
0,70
CAD
D
NC
357262-23
Inox 1.4307
20
PN10/40
23
105
75
4x14
28
16
0,95
CAD
D
NC
357262-29
Inox 1.4307
25
PN10/40
29
115
85
4x14
33
16
1,30
CAD
D
NC
357262-35
Inox 1.4307
32
PN10/40
35
140
100
4x18
42
18
1,85
CAD
D
NC
357262-41
Inox 1.4307
40
PN10/40
41
150
110
4x18
48
18
2,25
CAD
D
NC
357262-53
Inox 1.4307
50
PN10/16
53
165
125
4x18
59
19
2,73
CAD
D
NC
357262-70
Inox 1.4307
65
PN10/16
70
185
145
8x18
75
20
3,16
CAD
D
NC
357262-85
Inox 1.4307
80
PN10/16
85
200
160
8x18
89
20
3,60
CAD
D
NC
357262-104
Inox 1.4307
100
PN10/16
104
220
180
8x18
110
22
4,39
CAD
D
NC
357262-129
Inox 1.4307
125
PN10/16
129
250
210
8x18
136
22
5,41
CAD
D
NC
357262-154
Inox 1.4307
150
PN10/16
154
285
240
8x22
160
24
7,14
CAD
D
NC
357262-204
Inox 1.4307
200
PN10
204
340
295
8x22
210
24
9,27
CAD
D
NC
357262-254
Inox 1.4307
250
PN10
254
395
350
12x22
262
26
11,80
CAD
NC
NC
357262-304
Inox 1.4307
300
PN10
304
445
400
12x22
313
26
13,60
CAD
NC
NC
657262-41
Inox 1.4404
40
PN10/40
41
150
110
4x18
48
18
2,25
CAD
D
NC
657262-53
Inox 1.4404
50
PN10/16
53
165
125
4x18
59
19
2,73
CAD
D
NC
657262-70
Inox 1.4404
65
PN10/16
70
185
145
8x18
75
20
3,16
CAD
NC
NC
657262-85
Inox 1.4404
80
PN10/16
85
200
160
8x18
89
20
3,60
CAD
D
NC
657262-104
Inox 1.4404
100
PN10/16
104
220
180
8x18
110
22
4,39
CAD
NC
NC
657262-129
Inox 1.4404
125
PN10/16
129
250
210
8x18
136
22
5,41
CAD
NC
NC
657262-154
Inox 1.4404
150
PN10/16
154
285
240
8x22
160
24
7,14
CAD
NC
NC
657262-204
Inox 1.4404
200
PN10
204
340
295
8x22
210
24
9,27
