BRIDE PLATE TOURNANTE TYPE 02A - PN6 Inox 1.4404 (Modèle : 5749)

5749 BRIDE PLATE TOURNANTE TYPE 02A - PN6 Inox 1.4404

Photos

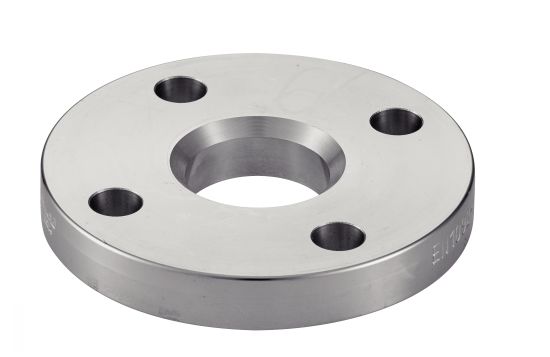

Bride plate tournante type 02A - PN6 | Nombre de trous selon le DN, cf tableau de cote

Dessins techniques

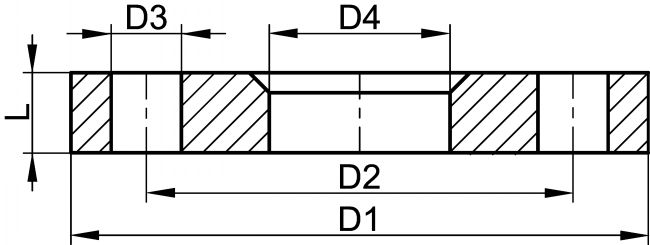

Bride plate tournante type 02A - PN6 - Schéma
Voir les produits associés
EXEMPLE DE COMMANDE : Référence
657492-15

Informations

Bride plate tournante type 02A - PN6 - Inox 1.4404

> Diamètres disponibles : du DN15 au DN300

> Norme : EN 1092-1

Pour monter vos brides, pensez à commander :

>> Tirant d'assemblage ( Bout fileté + 2 écrous + 2 rondelles)
>> Vis à tête hexagonale entièrement filetée + Ecrou hexagonal
>> Vos joints
>> Frein filet pour raccords filetés

Documents

Schéma 0

Quantité

CAD
+
CAD
D
NC
657492-15
Inox 1.4404
15
PN6
21,3
80
55
4x11
25
12
0,39
CAD
NC
NC
657492-25
Inox 1.4404
25
PN6
33,7
100
75
4x11
38
14
0,69
CAD
D
NC
657492-40
Inox 1.4404
40
PN6
48,3
130
100
4x14
53
16
1,29
CAD
D
NC
657492-50
Inox 1.4404
50
PN6
60,3
140
110
4x14
65
16
1,42
CAD
D
NC
657492-65
Inox 1.4404
65
PN6
76,1
160
130
4x14
81
16
1,76
CAD
D
NC
657492-80
Inox 1.4404
80
PN6
88,9
190
150
4x18
94
18
2,84
CAD
D
NC
657492-100
Inox 1.4404
100
PN6
114,3
210
170
4x18
120
18
3,10
CAD
NC
NC
657492-125
Inox 1.4404
125
PN6
139,7
240
200
8x18
145
20
4,12
CAD
D
NC
657492-150
Inox 1.4404
150
PN6
168,3
265
225
8x18
174
20
4,53
CAD
NC
NC
657492-200
Inox 1.4404
200
PN6
219,1
320
280
8x18
226
22
6,51
CAD
NC
NC
657492-250
Inox 1.4404
250
PN6
273,0
375
335
12x18
281
24
8,32
CAD
NC
NC
657492-300
Inox 1.4404
300
PN6
323,9
440
395
12x22
333
24
11,10
