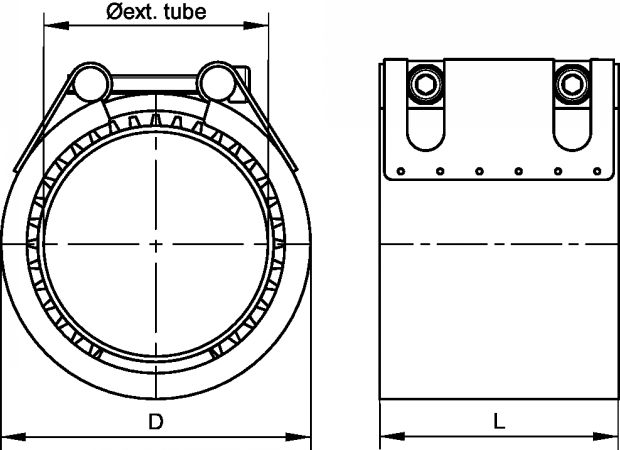

Dessins techniques

Informations

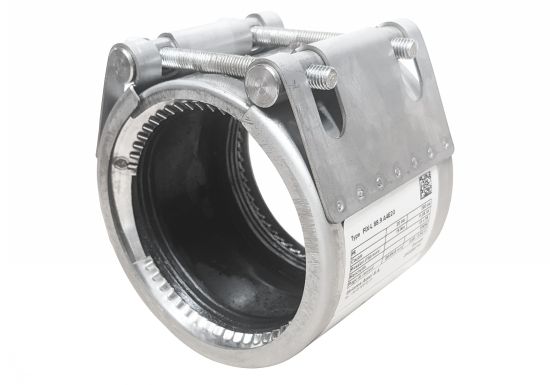

Collier de raccordement flexible à verrouillage axial

Ce collier de raccordement flexible à verrrouillage axial permet de raccorder facilement différents éléments de tuyauterie.
Il utilise un système de verrouillage axial pour assurer une connexion solide. La pression maximale qu'il peut supporter dépend du modèle et du diamètre du collier.
Cette pression est indiquée dans le tableau des dimensions. Elle s'applique uniquement lorsqu'il y a un effort axial (tirage ou poussée dans l'axe du tuyau).
S'il n'y a pas d'effort axial, reportez-vous aux valeurs de notre collier de raccordement flexible libre .

Pour garantir une bonne étanchéité, respectez bien le couple de serrage recommandé .
Un serrage trop fort peut réduire l'efficacité de l'étanchéité. Plus d'informations sont disponibles dans notre cahier technique.

Le collier est disponible pour des diamètres allant de 48,3 mm à 609,6 mm.
Il est proposé en inox A2 ou A4, avec un joint en EPDM certifié ACS, ou en NBR.
Important : la pression maximale varie aussi selon l'épaisseur du tube, surtout pour les colliers de 114,3 mm à 323,9 mm de diamètre (voir fiche technique).

- Pensez-y !

Retrouvez nos gammes de tubes ISO et ANSI
pour réaliser votre réseau mais également notre gamme de colliers de supportage .
Contactez-nous pour vos besoins spécifiques : autres gammes de pression sur demande.
