COUDE 90° SW Inox 316L (Modèle : 5347)

5347 COUDE 90° SW Inox 316L

Photos

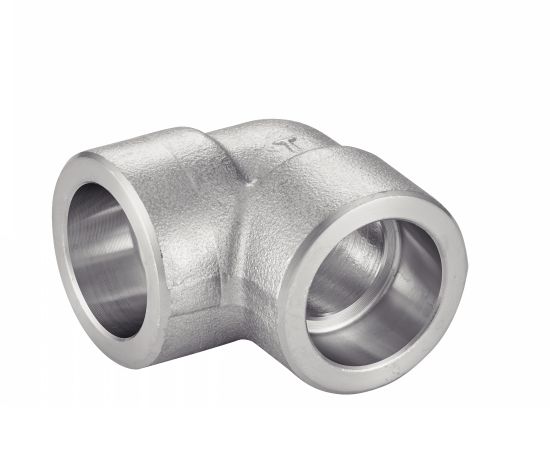

Coude 90° SW

Dessins techniques

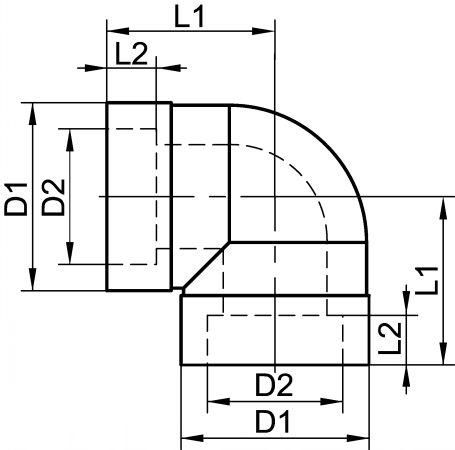

Coude 90° SW - Schéma
EXEMPLE DE COMMANDE : Référence
653471-8

Informations

Coude 90° SW - Inox 316L

> Diamètres disponibles : du DN8 au DN50

> Pression nominale du coude 90° SW : PN150 / 2150 lbs

> Norme : ASME B16-11

Tous les raccords SW sont disponibles en série 6000

Documents

Schéma 0

Quantité

CAD
+
CAD
D
NC
653471-8
Inox 316L
8
1/4"
22
14,3
21
10
0,14
CAD
D
NC
653471-10
Inox 316L
10
3/8"
26
17,8
25
10
0,12
CAD
D
NC
653471-15
Inox 316L
15
1/2"
33
22,1
28
10
0,25
CAD
D
NC
653471-20
Inox 316L
20
3/4"
38
27,4
34
13
0,33
CAD
D
NC
653471-25
Inox 316L
25
1"
46
34,1
38
13
0,52
CAD
D
NC
653471-32
Inox 316L
32
1"1/4
55
42,9
44
13
0,72
CAD
D
NC
653471-40
Inox 316L
40
1"1/2
61
49,1
50
13
0,93
CAD
D
NC
653471-50
Inox 316L
50
2"
75
61,4
60
16
1,57
