Coude 180 degrés à souder

8036 COUDE 92° CLAMP / À SOUDER Inox 316L - ASME BPE

Photos

Nouveau

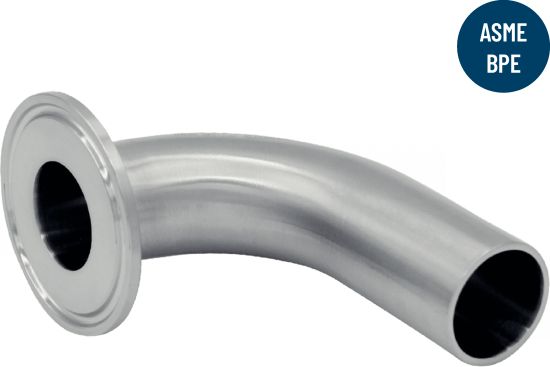

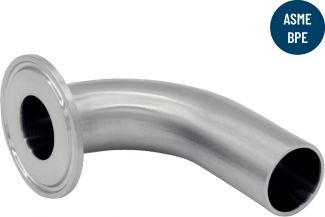

Coude 92° clamp / à souder

Dessins techniques

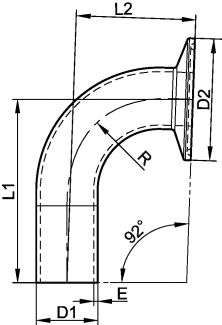

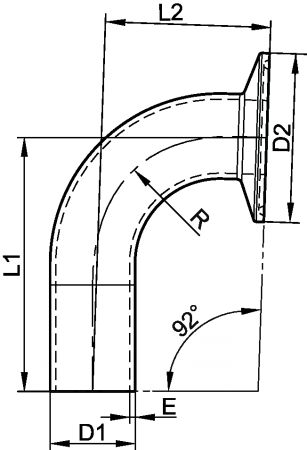

Coude 92° clamp / à souder (Schéma)
Voir les produits associés
EXEMPLE DE COMMANDE : Référence
680361-050

Informations

Coude 92° clamp / à souder - ASME BPE - Inox 316L

 Ce coude 92° clamp / à souder permet d'effectuer un drainage par gravité et de faciliter l'écoulement naturel du fluide dans votre tuyauterie.

Ces coudes ont un angle de 92° , pour calculer les composantes d'un coude, appliquer les formules suivantes :
- Composante verticale : Lv = L
- Composante horizontale : Lh = (L/cos(2°))+(L.tan(2°))

Ce coude est disponible en deux finitions : SF1 et SF4.
- SF1 : Ra maximum interne 0,51 µm
- SF4 : Ra maximum interne 0,38 µm

Pour vous aider dans la définition de vos besoins, consultez notre guide produit :
- Le guide des produits pharmaceutiques et biotechnologie
- Les produits phares de la gamme pharmaceutique & biotechnologie

La gamme pharmaceutique & biotechnologies est conforme aux dimensions de l' ASME BPE en pouce impérial avec des rugosités (polissage) poussées.
Retrouvez également notre gamme clamp standard répondant aux normes agroalimentaires .

Documents

Schéma 0

Quantité

CAD
+

NC
NC
680361-050
SF1
1/2"
12,7
25
1,65
75,7
39,6
28,6
0,06

NC
NC
680361-075
SF1
3/4"
19,05
25
1,65
75,7
39,6
28,6
0,08

NC
NC
680361-100
SF1
1"
25,4
50,5
1,65
75,7
49,4
38,1
0,17

NC
NC
680361-150
SF1
1" 1/2
38,1
50,5
1,65
94,8
68,5
57,2
0.25

NC
NC
680361-200
SF1
2"
50,8
64
1,65
120,2
87,3
76,2
0,42

NC
NC
680364-050
SF4
1/2"
12,7
25
1,65
75,7
39,6
28,6
0,06

NC
NC
680364-075
SF4
3/4"
19,05
25
1,65
75,7
39,6
28,6
0,08

NC
NC
680364-100
SF4
1"
25,4
50,5
1,65
75,7
49,4
38,1
0,17

NC
NC
680364-150
SF4
1" 1/2
38,1
50,5
1,65
94,8
68,5
57,2
0.25

NC
NC
680364-200
SF4
2"
50,8
64
1,65
120,2
87,3
76,2
0,42
