COUDE ÉGAL POUR TUBE O.D (EN POUCE) Inox 316 (Modèle : 5452)

5452 COUDE ÉGAL POUR TUBE O.D (EN POUCE) Inox 316

Photos

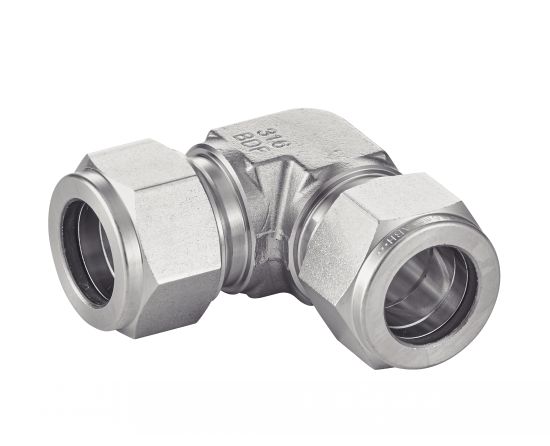

Coude égal

Dessins techniques

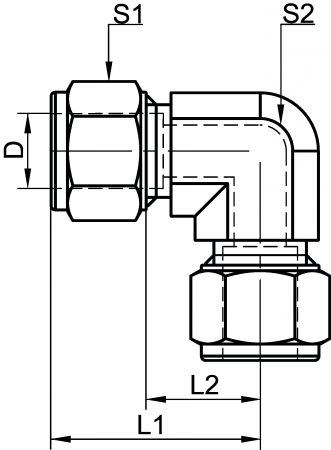

Coude égal - Schéma
Voir les produits associés
EXEMPLE DE COMMANDE : Référence
454527-1/4

Informations

Coude égal - Inox 316

Pression maxi : en fonction du tube utilisé

> Dimensions disponibles : du 1/4" au 3/4"

Les raccords à bague doivent être montés avec du tube étiré sans soudure d'épaisseur déterminée (tolérance D4/T3 selon EN10216 ou équivalent).

Il est fortement recommandé d'utiliser le tube O.D en pouces brut étiré sans soudure (modèle 72272) pour éviter de graves problèmes d'étanchéité.

Documents

Schéma 0

Quantité

CAD
+

D
NC
454527-1/4
6,35
1/4"
26,9
11,7
14,3
12,7
0,07

D
NC
454527-3/8
9,53
3/8"
30,5
13,7
17,5
15,9
0,10

D
NC
454527-1/2
12,70
1/2"
36,1
13,2
22,2
20,6
0,11

NC
NC
454527-5/8
15,88
5/8"
38,8
14,4
25,4
23,8
0,16

D
NC
454527-3/4
19,05
3/4"
39,9
15,5
28,6
27
0,21
