COUDE MÂLE / FEMELLE 90° MÂLE GAZ CONIQUE / FEMELLE GAZ CYLINDRIQUE (OU NPT / NPT) Inox 316 moulé (Modèle : 5246)

5246 COUDE MÂLE / FEMELLE 90° MÂLE GAZ CONIQUE / FEMELLE GAZ CYLINDRIQUE (OU NPT / NPT) Inox 316 moulé

Photos

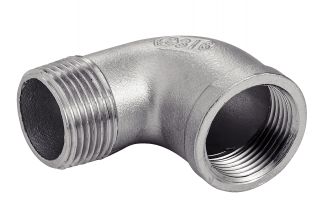

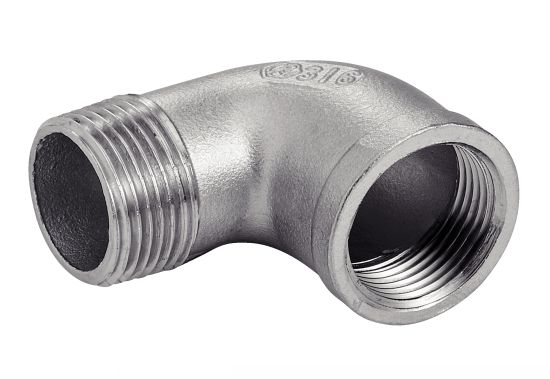

Coude mâle / femelle 90°

Dessins techniques

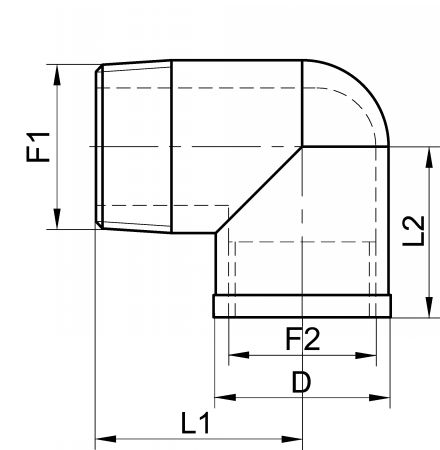

Coude mâle / femelle 90° - Schéma
Voir les produits associés
EXEMPLE DE COMMANDE : Référence
452463-6

Informations

Coude mâle / femelle 90° - Inox 316 moulé

> Diamètres disponibles : du DN6 au DN100
> Filetage Gaz ou NPT

> Pression nominale du coude inox mâle/femelle :
20 bar à 20°C
16 bar à 100°C

> Norme ISO 7-1 (sauf NPT)
> ISO 4144

Documents

Schéma 0

Quantité

CAD
+
CAD
D
NC
452463-6
Gaz
6
1/8"
15
R 1/8"
Rp 1/8"
26,5
17,5
0,03
CAD
D
NC
452463-8
Gaz
8
1/4"
19
R 1/4"
Rp 1/4"
27,5
19,5
0,05
CAD
D
NC
452463-10
Gaz
10
3/8"
22
R 3/8"
Rp 3/8"
29,5
23,5
0,07
CAD
D
NC
452463-15
Gaz
15
1/2"
27
R 1/2"
Rp 1/2"
35,5
27,5
0,11
CAD
D
NC
452463-20
Gaz
20
3/4"
33
R 3/4"
Rp 3/4"
40,5
32,5
0,20
CAD
D
NC
452463-25
Gaz
25
1"
40
R 1"
Rp 1"
46,5
38,5
0,27
CAD
D
NC
452463-32
Gaz
32
1"1/4
49
R 1"1/4
Rp 1"1/4
54,5
45,5
0,47
CAD
D
NC
452463-40
Gaz
40
1"1/2
56
R 1"1/2
Rp 1"1/2
57,5
48,5
0,57
CAD
D
NC
452463-50
Gaz
50
2"
69
R 2"
Rp 2"
70,5
57,5
0,98
CAD
D
NC
452463-65
Gaz
65
2"1/2
86
R 2"1/2
Rp 2"1/2
83,5
69,5
1,20
CAD
D
NC
452463-80
Gaz
80
3"
99
R 3"
Rp 3"
94,5
78,5
1,40
CAD
D
NC
452463-100
Gaz
100
4"
125
R 4"
Rp 4"
115,5
97,5
3,98
CAD
D
NC
452465-8
NPT
8
1/4"
19
NPT 1/4"
NPT 1/4"
27,5
19,5
0,05
CAD
D
NC
452465-10
NPT
10
3/8"
22
NPT 3/8"
NPT 3/8"
29,5
23,5
0,07
CAD
D
NC
452465-15
NPT
15
1/2"
27
NPT 1/2"
NPT 1/2"
35,5
27,5
0,11
CAD
D
NC
452465-20
NPT
20
3/4"
33
NPT 3/4"
NPT 3/4"
40,5
32,5
0,20
CAD
D
NC
452465-25
NPT
25
1"
40
NPT 1"
NPT 1"
46,5
38,5
0,27
CAD
D
NC
452465-32
NPT
32
1"1/4
49
NPT 1"1/4
NPT 1"1/4
54,5
45,5
0,47
CAD
D
NC
452465-40
NPT
40
1"1/2
56
NPT 1"1/2
NPT 1"1/2
57,5
48,5
0,57
CAD
D
NC
452465-50
NPT
50
2"
69
NPT 2"
NPT 2"
70,5
57,5
0,98
