COUDE MÂLE FILETAGE CONIQUE POUR TUBE MÉTRIQUE - GAZ CONIQUE - NPT Inox 316 (Modèle : 5457)

5457 COUDE MÂLE FILETAGE CONIQUE POUR TUBE MÉTRIQUE - GAZ CONIQUE - NPT Inox 316

Photos

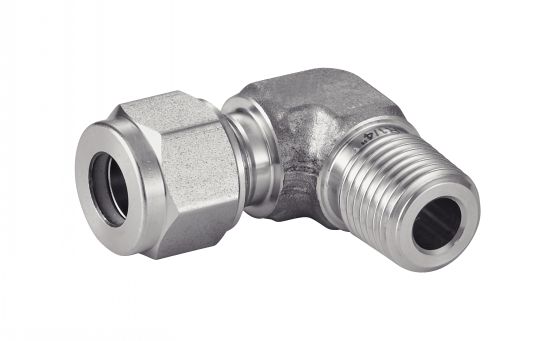

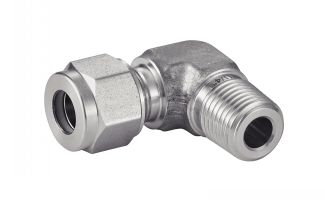

Coude mâle filetage conique

Dessins techniques

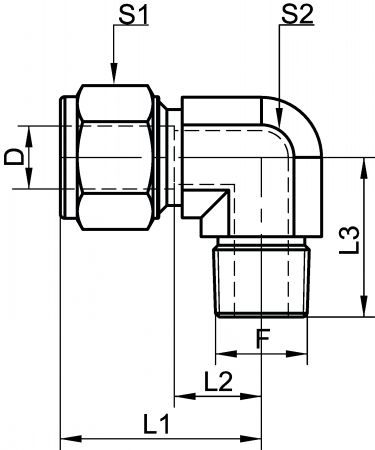

Coude mâle filetage conique - Schéma
Voir les produits associés
EXEMPLE DE COMMANDE : Référence
454573-46

Informations

Coude mâle filetage conique - Inox 316

Filetage conique Gaz ou NPT

Pression maxi : en fonction du tube utilisé

> Dimensions disponibles : du 4 au 16 mm
> Norme : ISO 7-1 (sauf NPT)

Les raccords à bague doivent être montés avec du tube étiré sans soudure d'épaisseur déterminée (tolérance D4/T3 selon EN10216 ou équivalent).

Pour éviter de graves défauts d'étanchéité, l'utilisation du tube métrique brut étiré sans soudure (modèle 72262) est fortement recommandée.

Documents

Schéma 0

Quantité

CAD
+

NC
NC
454573-46
Gaz conique
4
R 1/8"
25,4
11,7
18,8
12
12,7
0,08
CAD
D
NC
454573-66
Gaz conique
6
R 1/8"
27
11,7
18,8
14
12,7
0,10
CAD
D
NC
454573-68
Gaz conique
6
R 1/4"
27
11,7
23,4
14
12,7
0,10

NC
NC
454573-610
Gaz conique
6
R 3/8"
29,8
14,5
26,2
14
17,5
0,11

D
NC
454573-615
Gaz conique
6
R 1/2"
31,8
16,5
33
14
20,6
0,11
CAD
D
NC
454573-86
Gaz conique
8
R 1/8"
28,8
12,6
19,8
16
14,3
0,11
CAD
D
NC
454573-88
Gaz conique
8
R 1/4"
28,8
12,6
24,4
16
14,3
0,11
CAD
D
NC
454573-810
Gaz conique
8
R 3/8"
31,4
15,2
28,5
16
17,5
0,12

D
NC
454573-815
Gaz conique
8
R 1/2"
32,6
16,4
33
16
20,6
0,12
CAD
D
NC
454573-108
Gaz conique
10
R 1/4"
31,5
14,3
28,2
19
17,5
0,12
CAD
D
NC
454573-1010
Gaz conique
10
R 3/8"
31,5
14,3
28,2
19
17,5
0,13

D
NC
454573-1015
Gaz conique
10
R 1/2"
33,5
16,3
33
19
20,6
0,14
CAD
D
NC
454573-128
Gaz conique
12
R 1/4"
36
13,2
26,2
22
20,6
0,13
CAD
D
NC
454573-1210
Gaz conique
12
R 3/8"
36
13,2
26,2
22
20,6
0,13
CAD
D
NC
454573-1215
Gaz conique
12
R 1/2"
36
13,2
33
22
20,6
0,14
CAD
D
NC
454573-1615
Gaz conique
16
R 1/2"
38
13,6
35,1
25
25,4
0,15

NC
NC
454573-1620
Gaz conique
16
R 3/4"
39,8
15,4
36,8
25
27
0,16

NC
NC
454575-46
NPT
4
NPT 1/8"
25,4
11,7
18,8
12
12,7
0,08
CAD
D
NC
454575-66
NPT
6
NPT 1/8"
27
11,7
18,8
14
12,7
0,10
CAD
D
NC
454575-68
NPT
6
NPT 1/4"
27
11,7
23,4
14
12,7
0,10

D
NC
454575-610
NPT
6
NPT 3/8"
29,8
14,5
26,2
14
17,5
0,11

NC
NC
454575-615
NPT
6
NPT 1/2"
31,8
16,5
33
14
20,6
0,11
CAD
NC
NC
454575-86
NPT
8
NPT 1/8"
28,8
12,6
19,8
16
14,3
0,11
CAD
D
NC
454575-88
NPT
8
NPT 1/4"
28,8
12,6
24,4
16
14,3
0,11
CAD
NC
NC
454575-810
NPT
8
NPT 3/8"
31,4
15,2
28,5
16
17,5
0,12

D
NC
454575-815
NPT
8
NPT 1/2"
32,6
16,4
33
16
20,6
0,12
CAD
D
NC
454575-108
NPT
10
NPT 1/4"
31,5
14,3
28,2
19
17,5
0,12
CAD
NC
NC
454575-1010
NPT
10
NPT 3/8"
31,5
14,3
28,2
19
17,5
0,13

NC
NC
454575-1015
NPT
10
NPT 1/2"
33,5
16,3
33
19
20,6
0,14
CAD
D
NC
454575-128
NPT
12
NPT 1/4"
36
13,2
26,2
22
20,6
0,13
CAD
NC
NC
454575-1210
NPT
12
NPT 3/8"
36
13,2
26,2
22
20,6
0,13
CAD
NC
NC
454575-1615
NPT
12
NPT 1/2"
36
13,2
33
22
20,6
0,14
CAD
NC
NC
454575-1215
NPT
16
NPT 1/2"
38
13,6
35,1
s
25,4
0,15
