COUDE MÂLE FILETAGE CONIQUE POUR TUBE O.D. (EN POUCES) - GAZ CONIQUE - NPT Inox 316 (Modèle : 5457)

5457 COUDE MÂLE FILETAGE CONIQUE POUR TUBE O.D. (EN POUCES) - GAZ CONIQUE - NPT Inox 316

Photos

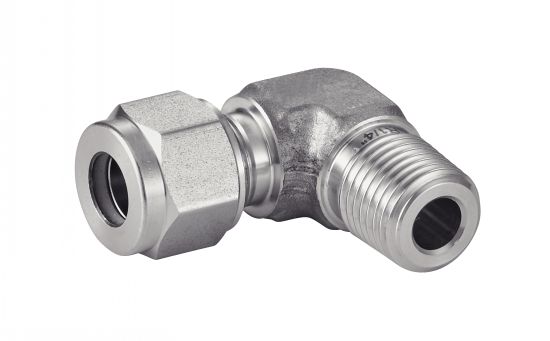

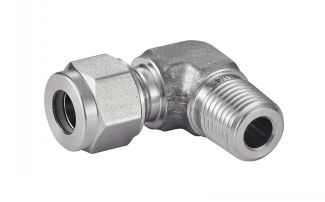

Coude mâle filetage conique

Dessins techniques

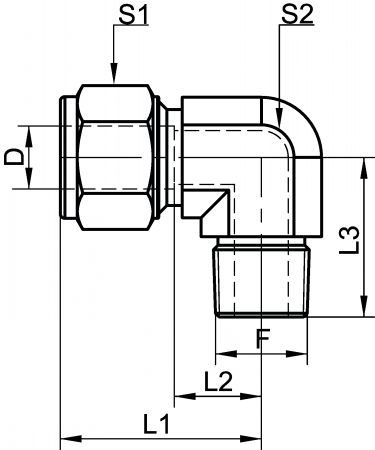

Coude mâle filetage conique - Schéma
Voir les produits associés
EXEMPLE DE COMMANDE : Référence
454573-1/4X8

Informations

Coude mâle filetage conique - Inox 316

 Filetage conique Gaz ou NPT

Pression maxi : en fonction du tube utilisé

> Dimensions disponibles : du 1/4" au 3/4"
> Norme : ISO 7-1 (sauf NPT)

Les raccords à bague doivent être montés avec du tube étiré sans soudure d'épaisseur déterminée (tolérance D4/T3 selon EN10216 ou équivalent).
Il est fortement recommandé d'utiliser le tube O.D en pouces brut étiré sans soudure (modèle 72272) pour éviter de graves problèmes d'étanchéité.

Documents

Schéma 0

Quantité

CAD
+

D
NC
454573-1/4X8
Gaz conique
6,35
1/4"
R 1/4"
27,2
12
23,9
14,3
12,7
0,10

NC
NC
454573-1/4X10
Gaz conique
6,35
1/4"
R 3/8"
29,7
14,5
28,4
14,3
20,6
0,11

NC
NC
454573-3/8X10
Gaz conique
9,53
3/8"
R 3/8"
31,2
14,5
28,4
17,5
17,5
0,13

NC
NC
454573-3/8X15
Gaz conique
9,53
3/8"
R 1/2"
31,4
14,7
33
17,5
20,6
0,14

NC
NC
454573-1/2X8
Gaz conique
12,70
1/2"
R 1/4"
36,1
13,2
28,3
22,2
20,6
0,13

NC
NC
454573-1/2X10
Gaz conique
12,70
1/2"
R 3/8"
36,1
13,2
28,3
22,2
20,6
0,13

NC
NC
454573-1/2X15
Gaz conique
12,70
1/2"
R 1/2"
36,1
13,2
33
22,2
20,6
0,14

NC
NC
454573-5/8X15
Gaz conique
15,88
5/8"
R 1/2"
37,41
12,7
35
25,4
23,8
0,15

NC
NC
454573-5/8X20
Gaz conique
15,88
5/8"
R 3/4"
39,9
15,5
36,8
25,4
27
0,16

NC
NC
454573-3/4X20
Gaz conique
19,05
3/4"
R 3/4"
39,9
15,5
36,8
28,6
27
0,25

D
NC
454575-1/4X8
NPT
6,35
1/4"
NPT 1/4"
27,2
12
23,9
14,3
12,7
0,10

NC
NC
454575-1/4X10
NPT
6,35
1/4"
NPT 3/8"
29,7
14,5
28,4
14,3
20,6
0,11

NC
NC
454575-3/8X10
NPT
9,53
3/8"
NPT 3/8"
31,2
14,5
28,4
17,5
17,5
0,13

NC
NC
454575-3/8X15
NPT
9,53
3/8"
NPT 1/2"
31,4
14,7
33
17,5
20,6
0,14

NC
NC
454575-1/2X15
NPT
12,70
1/2"
NPT 1/2"
36,1
13,2
33
22,2
20,6
0,14

NC
NC
454575-3/4X15
NPT
19,05
3/4"
NPT 1/2"
39,7
15,5
36,8
28,6
27
0,22

NC
NC
454575-3/4X20
NPT
19,05
3/4"
NPT 3/4"
39,9
15,5
36,8
28,6
27
0,25
