ECROU HEXAGONAL (HU) H = 0,8 D POUR HAUTE TEMPÉRATURE (800° C) AISI 310 - DIN 934 - ISO 4032 (Modèle : 215628)

Accueil » Visserie & boulonnerie - Eléments de fixation » Ecrous (Série 15) » Ecrous - AISI 310 » ECROU HEXAGONAL (HU) H = 0,8 D POUR HAUTE TEMPÉRATURE (800° C) AISI 310 - DIN 934 - ISO 4032 (Modèle : 215628)

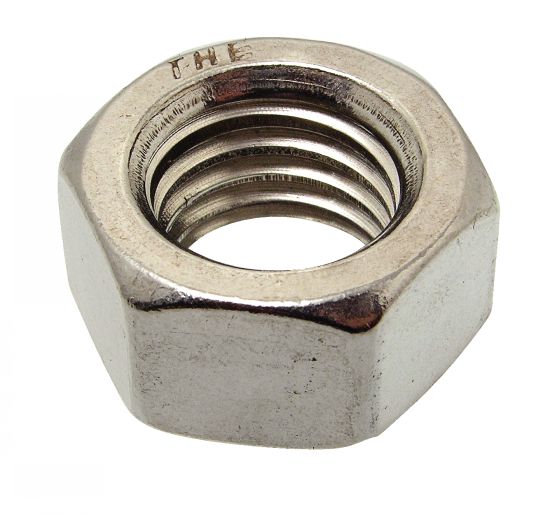

Photos

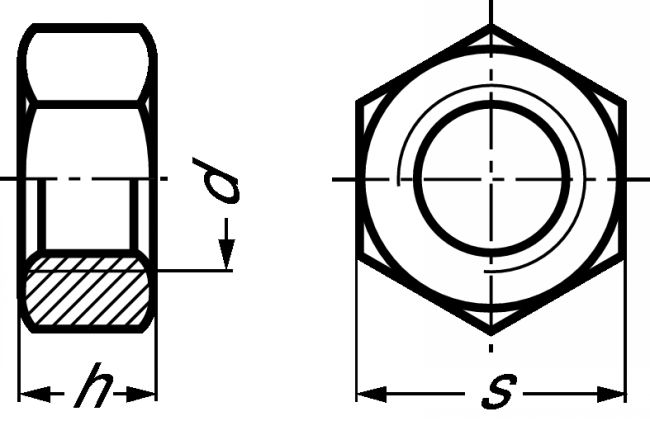

Dessins techniques

EXEMPLE DE COMMANDE :

Référence 215628-6

Informations

Acier inox réfractaire - température jusqu'à 800°c

Documents

• Ecrou hexagonal à créneaux, fendu, bas : Série 15 (PDF - 650 Ko)

Schéma 0

Quantité



CAD

Dispo -------- Tout D NC

Prix * --------- Tout NC

Ref ---- Tout 215628-6 215628-8 215628-10 215628-12 215628-16 215628-20 215628-24

+

d - Tout M6 M8 M10 M12 M16 M20 M24

Pas (mm) ------------ Tout 1 1,25 1,5 1,75 2 2,5 3

h (mm) --------- Tout 5 6,5 8 10 13 16 19

s (mm) --------- Tout 10 13 17 19 24 30 36

CAD

D

NC

215628-6

M6

1

5

10

CAD

D

NC

215628-8

M8

1,25

6,5

13

CAD

D

NC

215628-10

M10

1,5

8

17

CAD

D

NC

215628-12

M12

1,75

10

19

CAD

D

NC

215628-16

M16

2

13

24

CAD

NC

NC

215628-20

M20

2,5

16

30

CAD

NC

NC

215628-24

M24

3

19

36
