EMBOUT MÂLE AVEC COLLERETTE GAZ CYLINDRIQUE Inox 316L (Modèle : 5271)

5271 EMBOUT MÂLE AVEC COLLERETTE GAZ CYLINDRIQUE Inox 316L

Photos

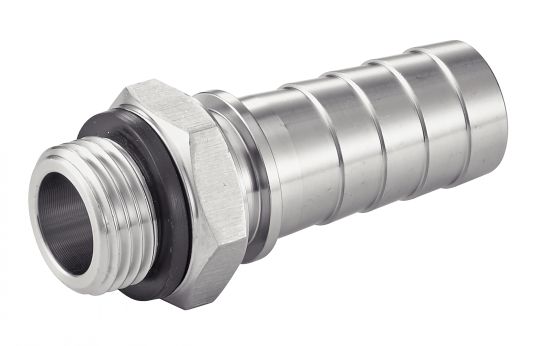

Embout mâle avec collerette

Dessins techniques

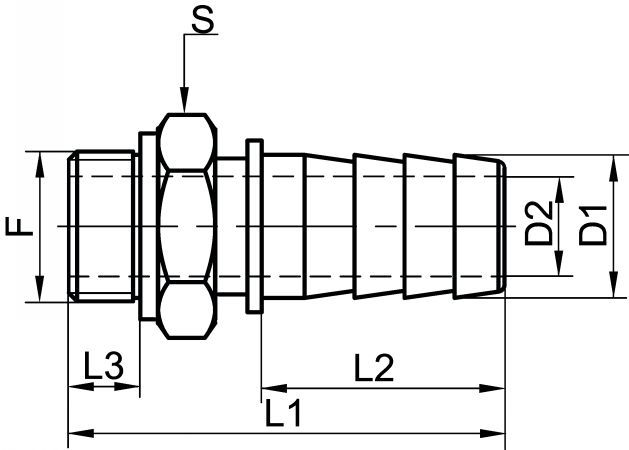

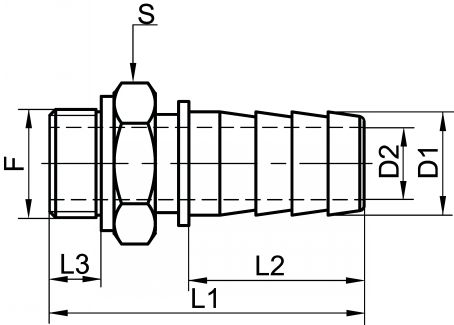

Embout mâle avec collerette - Schéma
Voir les produits associés
EXEMPLE DE COMMANDE : Référence
452711-13

Informations

Embout mâle avec collerette - Inox 316L

- Joint FKM
> Plage de température de service : -25°C à +200°C

- Filetage Gaz de forme cylindrique
> Norme ISO 228-1

Documents

Schéma 0

Quantité

CAD
+
CAD
D
NC
452711-13
Gaz cylindrique
1/2" M x 13 mm, collerette 20 mm
13,5
9
G 1/2"
58,5
31
10
27
0,06
CAD
D
NC
452712-16
Gaz cylindrique
1/2" M x 16 mm, collerette 21 mm
16,5
11
G 1/2"
62
34,5
10
27
0,06
CAD
D
NC
452713-19
Gaz cylindrique
1/2" M x 19 mm, collerette 24 mm
19,5
14
G 1/2"
66
34
10
27
0,10
CAD
D
NC
452714-25
Gaz cylindrique
1/2" M x 25 mm, sans collerette
25
20
G 1/2"
58
37
10
27
0,10
