Etrier fileté inox A2/A4 pour tube iso

72111 ETRIER FILETÉ POUR TUBE ISO Inox A2 - A4

Photos

Dessins techniques

Informations

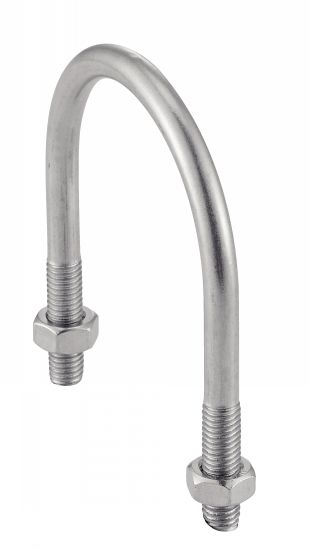

Etrier fileté pour tube ISO

Cet étrier fileté est proposé en inox A2 et inox A4 et livré avec 2 écrous.
Proposé du DN8 au DN600, l'étrier permet de fixer un tube dans son environnement
(mur, sol ou encore plafond).
Préconisé pour les tuyauteries légères qui ne vibrent pas ou peu,
cet étrier en inox est adapté à du tube process rond(voir nos produits associés en dessous du tableau de cotes).

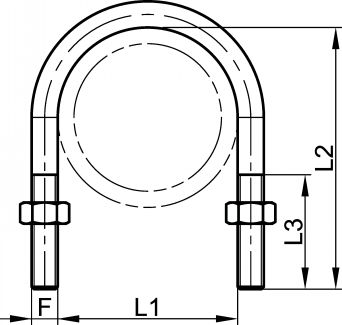

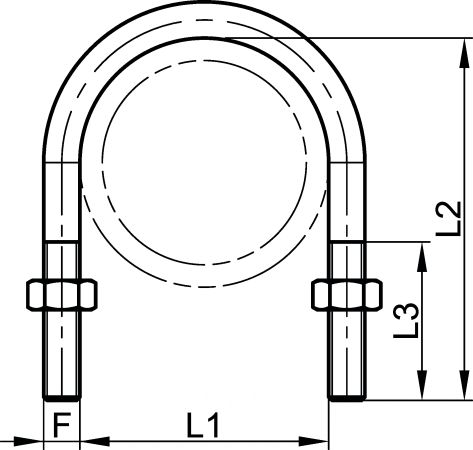

Attention, l'écartement L1 peut varier selon les tolérances de fabrication.
(voir dessin technique ci-dessus)

icone pensez-y Pensez-y !
D'autres étriers ou produits similaires / complémentaires sont proposés dans la gamme de supportage de Béné Inox
> Etrier fileté en inox pour tube carré

> Support Oméga pour tube rond

> Pour renforcer le montage des étriers , il est possible d'utiliser la plaque pour étrier pour tube ISO


Consultez-nous pour vos besoins spécifiques : étriers sur plan ou autres dimensions d'étriers

Quantité

CAD
+
CAD
D
NC
272111-8
Inox A2
8
1/4"
13,5
M6
14
32
16
0,02
CAD
D
NC
272111-10
Inox A2
10
3/8"
17,2
M6
18
36
16
0,02
CAD
D
NC
272111-15
Inox A2
15
1/2"
21,3
M6
22
40
18
0,03
CAD
D
NC
272111-20
Inox A2
20
3/4"
26,9
M8
27
52
25
0,05
CAD
D
NC
272111-25
Inox A2
25
1"
33,7
M8
34
60
25
0,06
CAD
D
NC
272111-32
Inox A2
32
1"1/4
42,4
M8
43
68
25
0,07
CAD
D
NC
272111-40
Inox A2
40
1"1/2
48,3
M8
49
70
28
0,07
CAD
D
NC
272111-50
Inox A2
50
2"
60,3
M8
61
82
28
0,08
CAD
D
NC
272111-60
Inox A2
60
2"1/4
70,0
M8
71
100
40
0,08
CAD
D
NC
272111-65
Inox A2
65
2"1/2
76,1
M8
77
98
28
0,09
CAD
D
NC
272111-80
Inox A2
80
3"
88,9
M8
89
110
28
0,11
CAD
D
NC
272111-90
Inox A2
90
3"1/2
101,6
M10
102
153
50
0,17
CAD
D
NC
272111-100
Inox A2
100
4"
114,3
M10
115
156
55
0,19
CAD
D
NC
272111-125
Inox A2
125
5"
139,7
M10
140
185
70
0,22
CAD
D
NC
272111-150
Inox A2
150
6"
168,3
M12
168
210
70
0,38
CAD
D
NC
272111-175
Inox A2
175
7"
193,7
M12
195
228
65
0,58
CAD
NC
NC
272111-200
Inox A2
200
8"
219,1
M14
220
270
60
0,65
CAD
D
NC
272111-225
Inox A2
225
9"
244
M14
245
289
60
0,73
CAD
D
NC
272111-250
Inox A2
250
10"
273
M14
274
315
60
0,81
CAD
D
NC
272111-300
Inox A2
300
12"
323,9
M16
324
369
60
1,27
CAD
D
NC
272111-350
Inox A2
350
14"
355,6
M16
356
413
70
1,67
CAD
D
NC
272111-400
Inox A2
400
16"
406,4
M16
408
465
70
2,50
CAD
D
NC
272111-450
Inox A2
450
18"
457,2
M18
459
517
70
2,90
CAD
D
NC
272111-500
Inox A2
500
20"
508
M18
510
565
70
3,50
CAD
D
NC
272111-600
Inox A2
600
24"
609,6
M20
612
655
70
4,00
CAD
D
NC
472111-8
Inox A4
8
1/4"
13,5
M6
14
32
16
0,02
CAD
D
NC
472111-10
Inox A4
10
3/8"
17,2
M6
18
36
16
0,02
CAD
D
NC
472111-15
Inox A4
15
1/2"
21,3
M6
22
40
18
0,03
CAD
D
NC
472111-20
Inox A4
20
3/4"
26,9
M8
27
52
25
0,05
CAD
D
NC
472111-25
Inox A4
25
1"
33,7
M8
34
60
25
0,06
CAD
D
NC
472111-32
Inox A4
32
1"1/4
42,4
M8
43
68
25
0,07
CAD
D
NC
472111-40
Inox A4
40
1"1/2
48,3
M8
49
70
28
0,07
CAD
D
NC
472111-50
Inox A4
50
2"
60,3
M8
61
82
28
0,08
CAD
D
NC
472111-60
Inox A4
60
2"1/4
70,0
M8
71
100
40
0,08
CAD
D
NC
472111-65
Inox A4
65
2"1/2
76,1
M8
77
98
28
0,09
CAD
D
NC
472111-80
Inox A4
80
3"
88,9
M8
89
110
28
0,11
CAD
D
NC
472111-90
Inox A4
90
3"1/2
101,6
M10
102
153
50
0,17
CAD
D
NC
472111-100
Inox A4
100
4"
114,3
M10
115
156
55
0,19
CAD
D
NC
472111-125
Inox A4
125
5"
139,7
M10
140
185
70
0,22
CAD
D
NC
472111-150
Inox A4
150
6"
168,3
M12
168
210
70
0,38
CAD
D
NC
472111-175
Inox A4
175
7"
193,7
M12
195
228
65
0,58
CAD
D
NC
472111-200
Inox A4
200
8"
219,1
M14
220
270
60
0,65
CAD
D
NC
472111-225
Inox A4
225
9"
244
M14
245
289
60
0,73
CAD
D
NC
472111-250
Inox A4
250
10"
273
M14
274
315
60
0,81
CAD
D
NC
472111-300
Inox A4
300
12"
323,9
M16
324
369
60
1,27
CAD
D
NC
472111-350
Inox A4
350
14"
355,6
M16
356
413
70
1,67
CAD
D
NC
472111-400
Inox A4
400
16"
406,4
M16
408
465
70
2,50
CAD
NC
NC
472111-450
Inox A4
450
18"
457,2
M18
459
517
70
2,90
CAD
NC
NC
472111-500
Inox A4
500
20"
508
M18
510
565
70
3,50

NC
NC
472111-600
Inox A4
600
24"
609,6
M20
612
655
70
4,00
