GAMME DE RACCORDS À SERTIR, DE TUBES ET D'OUTILLAGES
Depuis plus de 40 ans, ce sont vos besoins, vos contraintes et l'accompagnement que nous souhaitons vous proposer qui nous permettent
de développer notre offre et d'apporter une réponse cohérente à vos attentes.
Dans cette optique et en réponse à un marché en perpétuelle évolution :
Béné Inox vous propose une gamme complète de raccords à sertir , de tubes et d' outillages associés.
Quelle que soit votre méthode de travail nous répondons à vos besoins et vos attentes.
En phase avec des applications à faibles contraintes, les raccords à sertir permettent de réaliser de façon sûre et économique des réseaux de plomberie,
de chaufferie et des réseaux pour l'industrie. Ainsi, on peut imaginer des réseaux pour le traitement d'eau, l'air comprimé et les gaz inertes, les conduites sous vide,
les réseaux anti-incendie, le chauffage et la climatisation, les installations solaires...
Les principaux avantages de cette méthode sans soudure sont :
- La simplicité : la méthode est facile à mettre en oeuvre et ne nécessite pas de licence spécifique (pas de contrainte qualification soudure).
- La rapidité et la maniabilité : le gain de temps sur l'exécution de l'assemblage est assuré (environ 30%)
et l'encombrement réduit permet des interventions dans des zones difficiles d'accès.
- La fiabilité : avec une étanchéité parfaite (joint torique adaptable au fluide) et un assemblage indémontable (pas de risque de dévissage intempestif).
De plus, la matière inoxydable garantit une absence de corrosion et une durabilité dans le temps.
- La sécurité : le sertissage n'occasionne aucune étincelle, flamme ou montée en température ce qui permet d'intervenir dans des environnements sensibles.
La gamme des raccords à sertir proposée par Béné Inox est constituée de :
Raccords :
Les raccords à sertir sont proposés du diamètre de 15 mm à 108 mm en acier inoxydable 316L.
Les raccords disponibles :
- Coude 90°/ 45°/60°/ 30°/15° femelle et mâle
- Equerre murale / Té / Manchon / Raccord union / Réduction/ S de chevauchement
- Vanne 3 pièces/ Clapet anti retour
- Passage de cloison / Joint
Les différents modèles de raccords à sertir répondent aux normes : ACS , CSTB , DVGW .
> Découvrir la gamme de raccords à sertir
Tubes :
Les tubes à sertir sont des tubes roulés / soudés de diamètres 15 mm à 108 mm. Ils sont livrés bouchonnés pour éviter des intrusions d'éléments extérieurs.
Les différents modèles de tubes inox à sertir sont disponibles selon les normes :
- EN 10088, fabrication en EN 10312 et EN 10217-7 pour le 304L, acier inox 1.4307
- EN 10088, fabrication en EN 10312 et DCGW-W541 pour le 316L, acier inox 14404
De plus, l'hypertrempe (concernant le 316L) facilite sa mise en forme et son cintrage.
Cette version possède également les certifications ACS (pour l'eau chaude sanitaire), DVGW et CSTB (pour le bâtiment).
> Découvrir le modèle de tube à sertir (modèle 72292)
Les machines à sertir :
La machine à sertir est un composant essentiel au bon résultat du sertissage .
Avec l'aide d'une sertisseuse adaptée, le travail de déformation s'effectue en quelques secondes, sur des diamètres de 15 à 108 mm selon les modèles.
Notre sertisseuse délivre une force de piston de 32kN, nécessaire pour l'exécution sur de l'inox.

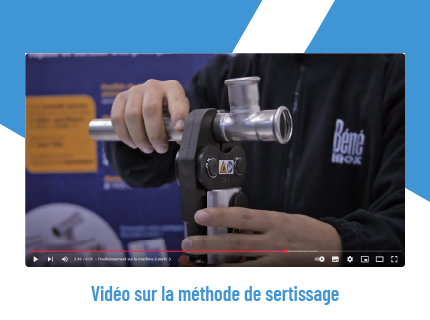

> Découvrir la vidéo sur la méthode de sertissage
Voici les sertisseuses disponibles suivant le diamètre des tubes à sertir :
- Machine à sertir filaire Ø15 à Ø54 mm ( modèle 41171 ) : compacte et légère, idéale pour sertir les diamètres 15 à 54.
- Machine à sertir sans fil Ø15 à Ø54 mm ( modèle 41172 avec fonctionnalité Bluetooth ) : bénéficie de la flexibilité et de l'autonomie des batteries.
Sa récupération de données sur smartphone permet un parfait suivi des chantiers et une maintenance opportune.
- Machine à sertir sans fil Ø15 à Ø108 mm ( modèle 41175 ) : couvre tous les diamètres possibles avec toujours la connexion Bluetooth qui permet de vérifier la bonne exécution d'un sertissage.
- Machine à sertir sans fil Ø15 à Ø35 mm ( modèle 41170 ) : plus légère que les autres modèles, cette sertisseuse permet d'effectuer un sertissage sur les plus petits diamètres de 15 à 35mm.
Un transfert de données via câble USB est possible.
Les sertisseuses sont proposées à la vente et aussi en location (Contactez-nous ).
Découvrir la gamme de sertisseuse
Mâchoires à sertir :
Les mâchoires réalisent un sertissage avec profil « M » .
A partir du diamètre 42 mm, la mâchoire est circulaire pour une meilleure efficacité et nécessite d'utiliser au préalable un adaptateur.
Le diamètre 108 quant à lui, oblige un double sertissage , présenté dans la vidéo : Sertir des raccordements en Inox Diamètre 108
> Découvrir la sélection de mâchoires à sertir
Eléments complémentaires :
Le coupe Tube :
Le modèle 41177 avec ses 2 tailles disponibles (10 à 60mm et 60 à 115mm) est robuste et peut couper tous les diamètres.
Equipé de la molette 841177-MOLI , l'outil est alors dédié spécifiquement à l'inox.
Autre modèle disponible le 41181 . Celui-ci se caractérise par sa compacité et par son manche télescopique qui s'adapte facilement au tube allant du diamètres 6 à 76mm.
Ebavureur :
Pour un sertissage de qualité, il est important d'avoir une coupe propre . L'utilisation d'un ébavureur à l'intérieur et l'extérieur du tube évite d'endommager le joint du raccord. Nos ébavureurs sont disponibles en version manuels et éléctriques.
> Ebavureur manuel pour tube (modèle 41178)
> Ebavureur électrique pour tube (modèle 41180)
Indicateur de profondeur :
L'outil de marquage permet de faire un repère visuel sur le tube et de s'assurer ainsi du bon positionnement du raccord avant sertissage.
L'indicateur de profondeur de sertissage est très pratique lors du montage à blanc (modèle 41179 ).
> Contactez-nous pour en savoir plus
