Joint de bride type IBC - EPDM

57351 JOINT DE BRIDE TYPE IBC - EPDM

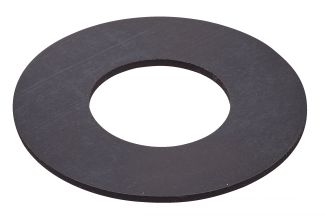

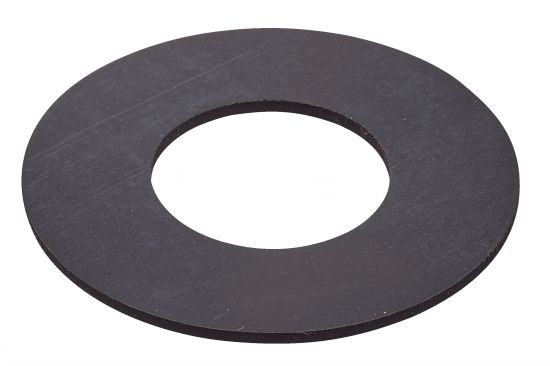

Photos

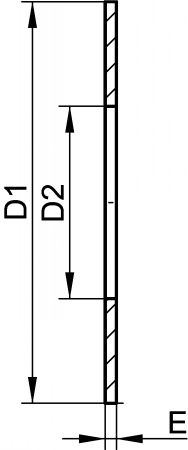

Dessins techniques

Informations

Joint de bride type IBC - EPDM

> Diamètres disponibles : du DN10 au DN1200

> Norme : EN 1514-1

> Température de service : -40°C à +120°C
> Pression maxi :
- 20 bar du DN10 au DN100
- 16 bar du DN150 au DN300
- 10 bar du DN350 au DN400
- 6 bar du DN450 au DN1200

Sur demande : joints plats percés (type FF) selon norme NF EN 1514-1, autres épaisseurs, autres matières

La tenue des joints et l'étanchéité dépendent de la compatibilité chimique entre le fluide véhiculé et le matériau du joint utilisé, du montage et de l'état des faces de brides.

Quantité

CAD
+
CAD
D
NC
957351-10
EPDM
10
PN10/40
46
18
2
CAD
D
NC
957351-15
EPDM
15
PN10/40
51
22
2
CAD
D
NC
957351-20
EPDM
20
PN10/40
61
27
2
CAD
D
NC
957351-25
EPDM
25
PN10/40
71
34
2
CAD
D
NC
957351-32
EPDM
32
PN10/40
82
43
2
CAD
D
NC
957351-40
EPDM
40
PN10/40
92
49
2
CAD
D
NC
957351-50
EPDM
50
PN10/40
107
61
2
CAD
D
NC
957351-60
EPDM
60
PN10/40
117
72
2
CAD
D
NC
957351-65
EPDM
65
PN10/40
127
77
2
CAD
D
NC
957351-80
EPDM
80
PN10/40
142
89
2
CAD
D
NC
957351-100
EPDM
100
PN10/16
162
115
2
CAD
D
NC
957351-10040
EPDM
100
PN25/40
168
115
2
CAD
D
NC
957351-125
EPDM
125
PN10/16
192
141
2
CAD
D
NC
957351-12540
EPDM
125
PN25/40
194
141
2
CAD
D
NC
957351-150
EPDM
150
PN10/16
218
169
2
CAD
D
NC
957351-15040
EPDM
150
PN25/40
224
169
2
CAD
D
NC
957351-200
EPDM
200
PN10/16
273
220
2
CAD
D
NC
957351-20025
EPDM
200
PN25
284
220
2
CAD
NC
NC
957351-20040
EPDM
200
PN40
290
220
2
CAD
D
NC
957351-250
EPDM
250
PN10
328
273
2
CAD
D
NC
957351-25016
EPDM
250
PN16
329
273
2
CAD
NC
NC
957351-25025
EPDM
250
PN25
340
273
2
CAD
D
NC
957351-300
EPDM
300
PN10
378
324
2
CAD
D
NC
957351-30016
EPDM
300
PN16
384
324
2
CAD
NC
NC
957351-30040
EPDM
300
PN40
417
324
2
CAD
D
NC
957351-350
EPDM
350
PN10
438
356
2
CAD
NC
NC
957351-35016
EPDM
350
PN16
444
356
2
CAD
D
NC
957351-400
EPDM
400
PN10
489
407
2
CAD
NC
NC
957351-40016
EPDM
400
PN16
495
407
2
CAD
D
NC
957351-450
EPDM
450
PN10
539
458
2
CAD
D
NC
957351-500
EPDM
500
PN10
594
508
2
CAD
NC
NC
957351-50016
EPDM
500
PN16
617
508
2
CAD
D
NC
957351-600
EPDM
600
PN10
695
610
2
CAD
NC
NC
957351-60016
EPDM
600
PN16
734
610
2
CAD
NC
NC
957351-800
EPDM
800
PN10
917
813
2
CAD
NC
NC
957351-1000
EPDM
1000
PN10
1124
1016
2
