JOINT DE RACCORD À CAMES REVÊTU FKM revêtu PTFE (Modèle : 55195)

55195 JOINT DE RACCORD À CAMES REVÊTU FKM revêtu PTFE

Photos

Joint de raccord à cames

Dessins techniques

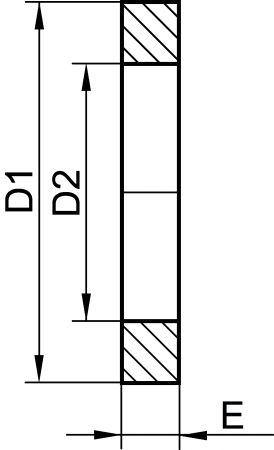

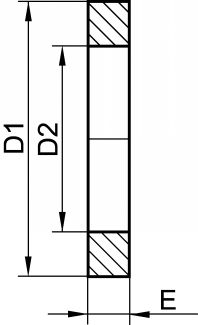

Joint de raccord à cames - Schéma
EXEMPLE DE COMMANDE : Référence
955195-15

Informations

Joint de raccord à cames revêtu - FPM revêtu PTFE

> Diamètres disponibles : du DN15 au DN150
> Plage de température : -40°C à + 230°C

> Normes : U.S. MIL-C-27487 / A-A-59326A et EN 14420-7

Attention : les DN15, DN125 et DN150 ne sont pas prévus par les normes

Documents

Schéma 0

Quantité

CAD
+

D
NC
955195-15
FPM/PTFE
15
1/2"
26,5
17,5
4,0

D
NC
955195-20
FPM/PTFE
20
3/4"
35
22
5,5

D
NC
955195-25
FPM/PTFE
25
1"
40
27
6,4

D
NC
955195-32
FPM/PTFE
32
1"1/4
50
35
6,4

D
NC
955195-40
FPM/PTFE
40
1"1/2
56
41
6,4

D
NC
955195-50
FPM/PTFE
50
2"
67
51
6,4

NC
NC
955195-65
FPM/PTFE
65
2"1/2
80
60
6,4

D
NC
955195-80
FPM/PTFE
80
3"
95
76
6,4

D
NC
955195-100
FPM/PTFE
100
4"
124
102
6,4
