PRODUITS PHARES DE LA GAMME PHARMACEUTIQUE ET BIOTECHNOLOGIQUE
Mise en lumière des produits de la gamme pharmaceutique et biotechnologique les plus utilisés :

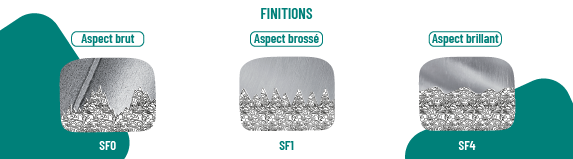

Béné Inox propose des pièces avec deux niveaux de finition :
- SF1 : polissage mécanique qui donne un aspect brossé.
- SF4 : électropolissage qui donne un aspect brillant.
![Tableau Ra et finition Tableau Ra et finition](https://www.bene-inox.com/custom/images/rtf/tableau-ra-finition-mt2-bene_p_phare80-pmod18.png)
![Finition SF0 - SF1 - SF4 Finition SF0 - SF1 - SF4](https://www.bene-inox.com/custom/images/rtf/finition-sf0-sf1-sf4-mt2-bene_p_phare80-pmod2.png)
1- Les modèles CLAMP
Les ferrules
![Ferrule clamp Ferrule clamp](https://www.bene-inox.com/custom/images/rtf/ferrule-clamp-mt2-bene_p_phare80-pmod3.png)
Ferrule CLAMP longue à souder | modèle 8003 - (ASME BPE : DT-4.1.4-1)
Ferrule CLAMP à souder | modèle 8004 - (ASME BPE : DT-4.1.4-1)
Ces deux ferrules sont compatibles avec la soudure orbitale puisqu'elles disposent d'une partie à souder suffisamment longue.
Ces pièces sont proposées dans des diamètres compris entre 1/4" et 4", avec une épaisseur variant entre 0,89 et 2,11 mm en fonction du diamètre.
Ferrule CLAMP courte à souder | modèle 8005 - (ASME BPE : DT-4.1.4-1)
La ferrule courte, quant à elle est prévue pour la soudure manuelle. Cette pièce est proposée dans des diamètres compris entre 1/4" et 4", avec une épaisseur variant entre 0,89 et 2,11 mm en fonction du diamètre.

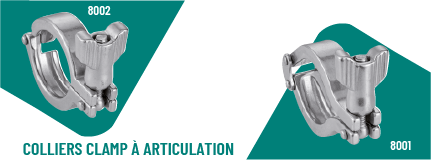

Collier CLAMP à articulation
![collier clamp à articulation collier clamp à articulation](https://www.bene-inox.com/custom/images/rtf/collier-clamp-articulation-mt2-bene_p_phare80-pmod4.png)
L'objectif de ces colliers est de diminuer les rétentions de produit . C'est la raison pour laquelle le serrage s'effectue avec un papillon plein, évitant les creux difficiles à nettoyer.
De plus, dans un souci de facilité de manipulation, les colliers peuvent disposer d'une double articulation, épousant ainsi au mieux la circonférence des ferrules.
- Collier CLAMP double articulation | modèle 8001
- Collier CLAMP simple articulation | modèle 8002
Le collier CLAMP boulonné haute pression | modèle 63445
![Collier clamp boulonné haute pression Collier clamp boulonné haute pression](https://www.bene-inox.com/custom/images/rtf/collier-clamp-boulonne-haute-pression-mt2-bene_p_phare80-pmod5.png)
Disposant de deux écrous de serrage en laiton, l'effort est parfaitement réparti .
Les deux faces de ferrules sont bien parallèles et l'on obtient une valeur de pression plus élevée qu'un collier standard.
En fonction du diamètre, la pression nominale s'élève jusqu'à 83 bars. Ses écrous laiton évitent le grippage.
Le té CLAMP à manchette courte | modèle 8024 - (ASME BPE : DT-4.1.2-5)
![té à machette courte té à machette courte](https://www.bene-inox.com/custom/images/rtf/te-machette-courte-mt2-bene_p_phare80-pmod6.png)
Ce té dispose de trois sorties clamp. La partie centrale est plus courte ce qui permet d'avoir un encombrement plus réduit facilitant ainsi le montage de certains équipements. Modèle DT-4.1.2-5, selon la norme ASME BPE.

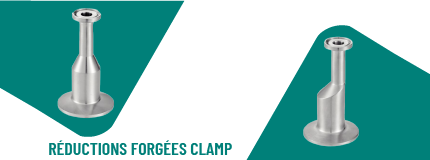

Les réductions forgée CLAMP
![réduction forgée clamp réduction forgée clamp](https://www.bene-inox.com/custom/images/rtf/reduction-forgee-clamp-mt2-bene_p_phare80-pmod7.png)
La fabrication forgée est un gage de qualité de construction, ce sont des produits plus résistants qu'une fabrication emboutie ou moulée.
Découvrez notamment :
- La réduction concentrique forgée CLAMP | modèle 8045 - (ASME BPE : DT-4.1.3-3)
- La réduction excentrique forgée CLAMP | modèle 8055 - (ASME BPE : DT-4.1.3-3)
2- Les pièces à souder

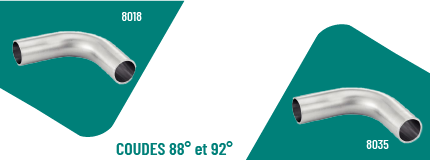

Le coude 88° à souder | modèle 8018
Proposé dans des diamètres compris entre 1,2" et 4", avec une épaisseur qui varie entre 1,65 et 2,11 mm selon les diamètres.
Le coude 92° à souder | modèle 8035
De même que pour le coude 88°, ce modèle est aussi proposé dans des diamètres compris entre 1,2" et 4", avec une épaisseur qui varie entre 1,65 et 2,11 mm selon les diamètres.
Ces deux coudes de 88° et 92° permettent de faciliter l'écoulement naturel du fluide dans une tuyauterie. La formule pour calculer les composantes d'un coude :
- Composante verticale : Lv = L
- Composante horizontale : Lh = (L/cos(2°)) + (L.tan(2°))
3- Les joints
Le joint CLAMP - ASME BPE | modèle 8010
![joint clamp joint clamp](https://www.bene-inox.com/custom/images/rtf/joint-clamp-mt2-bene_p_phare80-pmod9.png)
Le joint CLAMP ASME BPE est proposé en EPDM, PTFE, FKM et en silicone platinum.
Le joint silicone platinum est un joint réticulé au platine. C'est un métal neutre qui ne transfère pas de composés organiques volatils au joint et évite donc de potentiels relargages dans le fluide.
4- Les tubes
Le tube ASME BPE | modèle 8080
![tube asme bpe tube asme bpe](https://www.bene-inox.com/custom/images/rtf/tube-asme-bpe-mt2-bene_p_phare80-pmod10.png)
De finition 316L UNS S31603, il est étiré sans soudure et de longueur 6m pour les dimensions inférieures à 1'' et roulé soudé de longueur 6,1m au-delà.
Son diamètre est compris entre 1/4" et 4"et son épaisseur entre 0,89 et 2,11 mm.

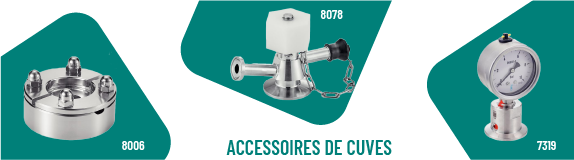

5- Accessoires de cuves
![accessoires cuves accessoires cuves](https://www.bene-inox.com/custom/images/rtf/accessoire-cuve-mt2-bene_p_phare80-pmod11.png)
- La bride arasante aseptique | modèle 8006
La bride arasante se soude sur une cuve et permet ainsi de réaliser des raccordements clamp démontables, faciles et hygiéniques .
Il est possible d'effectuer les raccordements avec les produits suivants :
- Le robinet d'échantillonnage | modèle 8078
Ce robinet peut se connecter sur une bride arasante. Une prise d'échantillon peut être effectuée avec un simple raccordement CLAMP ou une soudure.
Il est composé de deux sorties, ce qui permet de le nettoyer sans contaminer le liquide stocké dans la cuve. Il est composé de joints PFTE ou EPDM.
- Le manomètre sec tout inox avec séparateur à membrane inox | modèle 7319
Certifié FDA, ce manomètre est dédié aux industries pharmaceutiques et biotechnologiques.
De conception avec un raccordement CLAMP il est aussi composé d'un séparateur à membrane inox.
Le séparateur à membrane inox permet de protéger le manomètre en cas de surpression .
Le séparateur est facile d'entretien et peut être directement mis en contact avec un fluide dont il va mesurer la pression.
- La vanne manuelle fond de cuve à membrane BW | modèle 8075
Cette vanne a été conçu pour faciliter l'écoulement du fluide , elle s'installe au point le plus bas de la cuve.
Elle a pour fonction de vider la cuve tout en évitant les zones de rétention et en facilitant le nettoyage .
Celle-ci ne se raccorde pas sur la bride arasante mais est un élément clé à souder sur le fond une cuve.
6- Les produits complémentaires de la gamme pharmaceutique et biotechnologie

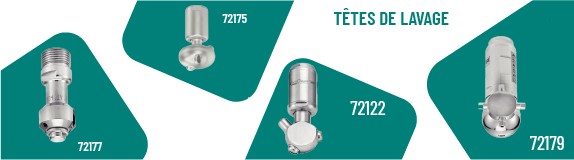

Les têtes de lavage
![têtes de lavage têtes de lavage](https://www.bene-inox.com/custom/images/rtf/tete-lavage-mt2-bene_p_phare80-pmod12.png)
Pour nettoyer votre cuve, vous pouvez compléter votre installation avec une tête de lavage.
En fonction du degré de salissure, vous pouvez déterminer le produit idéal pour votre process.
![degré de salissure degré de salissure](https://www.bene-inox.com/custom/images/rtf/degre-salissure-mt2-bene_p_phare80-pmod13.png)
Découvrez les têtes de lavage Béné Inox :
- La tête de lavage à jets plats - rotation libre | modèle 8081.
C'est le modèle intermédiaire entre le rinçage et le nettoyage, il est de classe 2.
- La tête de lavage à faisceaux - rotation libre | modèle 8082.
Cette tête de lavage est de classe 3 et commence à effectuer un bon nettoyage.
- La tête de lavage à jets plats intenses - rotation libre | modèle 8083.
Classe de lavage 4, idéale pour un nettoyage performant.
- La tête de lavage à jets plats intenses - double rotation contrôlée | modèle 8084.
Ce modèle est de classe 5 et permet de nettoyer les fluides les plus visqueux et les cuves de grands diamètres.

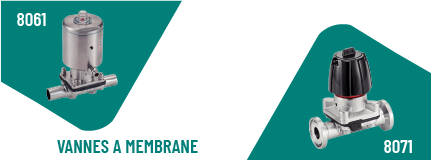

Les Vannes à membrane
![vannes à membrane vannes à membrane](https://www.bene-inox.com/custom/images/rtf/vanne-membrane-mt2-bene_p_phare80-pmod14.png)
La vanne à membrane a pour fonction de réguler le fluide . Elle est démontable au niveau du corps, ce qui facilite son nettoyage.
Béné Inox propose les membranes de rechange en EPDM ou EPDM revêtu TFM | modèle 8076.
Les différents modèles de vannes à membrane proposés :
Les vannes à membrane tout inox
- Vanne à membrane pneumatique tout inox BW | modèle 8060
- Vanne à membrane pneumatique tout inox avec sortie CLAMP | modèle 8061
Les vannes à membrane pneumatiques
- Vanne à membrane pneumatique BW - Boitier PP | modèle 8062
- Vanne à membrane pneumatique CLAMP - Boitier PP | modèle 8063
Vanne à membrane manuelle
- Vanne à membrane manuelle CLAMP - Poignée PC | modèle 8071

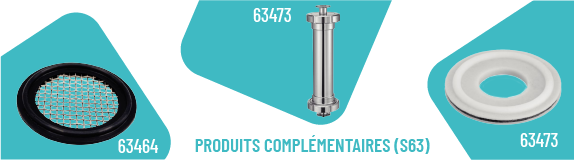

7- Les produits complémentaires, par séries :
![produits complémentaires série 63 produits complémentaires série 63](https://www.bene-inox.com/custom/images/rtf/produit-complementaire-serie-63-mt2-bene_p_phare80-pmod15.png)
- Joint CLAMP filtrant - EPDM | modèle 63464.
Ce joint est conçu pour stopper un corps étranger dans le process.
Il limite les opérations de maintenance tout en protégeant la pompe et en diminuant son usure.
- Filtre droit bouts CLAMP joints NBR | modèle 63473.
Ce filtre stocke les corps étrangers et facilite le nettoyage puisqu'il n'est pas nécessaire de démonter la tuyauterie pour retirer l'élément filtrant.
- Joint CLAMP à jaquette - EPDM / PTFE | modèle 63426.
Ce joint est adapté à des températures comprises entre -30°C et +150°C.
Il est idéal pour les process agressifs ou alimentaires en alliant la compatibilité chimique du PTFE et l'élasticité de l'EPDM.

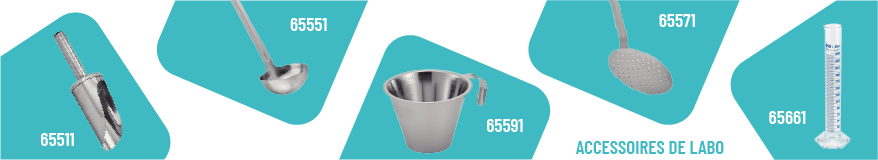

Les accessoires de laboratoire
- Couloir à manche | modèle 65511
- Louche | modèle 65551
- Ecumoire | modèle 65571
- Mesure graduée avec poignée | modèle 65591
- Eprouvette graduée | modèle 65661

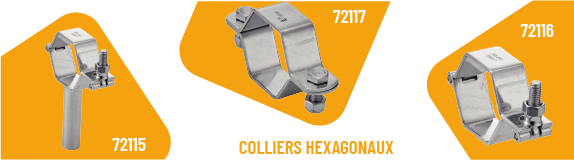

Les colliers de supportage
![collier de supportage collier de supportage](https://www.bene-inox.com/custom/images/rtf/collier-supportage-mt2-bene_p_phare80-pmod17.png)
Les colliers hexagonaux sont dédiés aux tubes ronds et concentrent le serrage sur quelques points , ce qui limite les rétentions du liquide de nettoyage extérieur.
- Collier hexagonal articulé avec tige | modèle 72115. Ce collier peut être soudé sur un rail ou un tube de structure et ainsi maintenir une fixation.
- Collier hexagonal articulé | modèle 72116. Ce collier est très facile d'utilisation.
- Collier hexagonal 2 vis | modèle 72117.
Pressostat électronique avec séparateur à membrane inox | modèle 7380
![pressostat électronique pressostat électronique](https://www.bene-inox.com/custom/images/rtf/pressostat-electronique-mt2-bene_p_phare80-pmod18.png)
Le pressostat est un capteur de pression qui convertit la mesure en signal électrique pour faciliter la transmission .
Il est composé d'un afficheur digital, d'une sortie 4-20 mA et de 2 contacts PNP.
Vous avez besoin d'aide ?
>> Contactez-nous pour en savoir plus 04 78 90 48 22 ou à l'aide de notre formulaire
