RACCORD POUR MANOMÈTRE POUR TUBE O.D. (EN POUCES) - GAZ CYLINDRIQUE Inox 316 (Modèle : 5462)

5462 RACCORD POUR MANOMÈTRE POUR TUBE O.D. (EN POUCES) - GAZ CYLINDRIQUE Inox 316

Photos

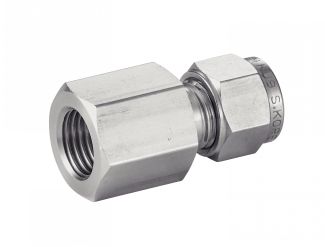

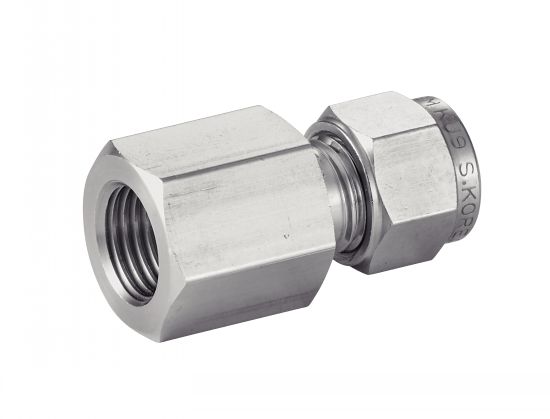

Raccord pour manomètre

Dessins techniques

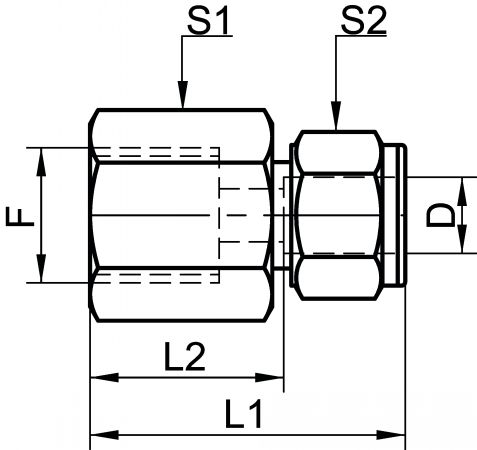

Raccord pour manomètre - Schéma
Voir les produits associés
EXEMPLE DE COMMANDE : Référence
454624-1/4X8

Informations

Raccord pour manomètre - Inox 316

Filetage Gaz cylindrique

A monter avec le joint pour manomètre (à commander séparément) : modèle 7305

> Dimensions disponibles : du 1/4" au 1/2" mm

Les raccords à bague doivent être montés avec du tube étiré sans soudure d'épaisseur déterminée (tolérance D4/T3 selon EN10216 ou équivalent).

Il est fortement recommandé d'utiliser le tube O.D en pouces brut étiré sans soudure (modèle 72272) pour éviter de graves problèmes d'étanchéité.

Documents

Schéma 0

Quantité

CAD
+

D
NC
454624-1/4X8
Gaz cylindrique
6,35
1/4"
G 1/4"
37,6
22,3
19,1
14,3
0,08

NC
NC
454624-1/4X15
Gaz cylindrique
6,35
1/4"
G 1/2"
43,4
28,2
27
14,3
0,08

NC
NC
454624-3/8X15
Gaz cylindrique
9,53
3/8"
G 1/2"
41,9
25,2
27
17,5
0,10

D
NC
454624-1/2X8
Gaz cylindrique
12,70
1/2"
G 1/4"
41,9
19,1
22,2
22,2
0,11

NC
NC
454624-1/2X15
Gaz cylindrique
12,70
1/2"
G 1/2"
48,3
25,4
27
22,2
0,11
