RACCORD TOURNANT, MÂLE / FEMELLE GAZ CYLINDRIQUE JOINT NBR Inox 316 (Modèle : 5544)

5544 RACCORD TOURNANT, MÂLE / FEMELLE GAZ CYLINDRIQUE JOINT NBR Inox 316

Photos

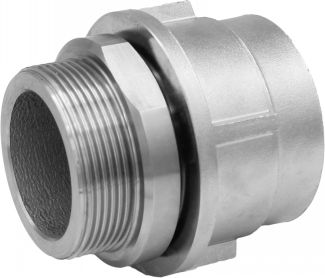

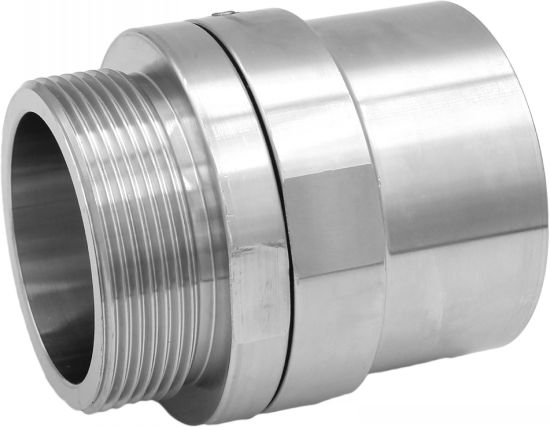

Raccord tournant, mâle / femelle Gaz cylindrique (usiné)

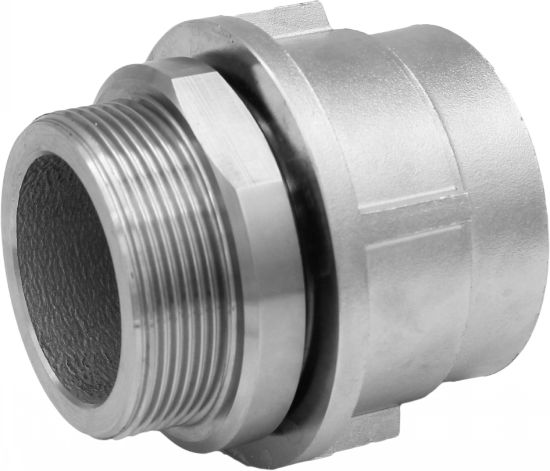

Raccord tournant, mâle / femelle Gaz cylindrique (réf: 455447-65)

Dessins techniques

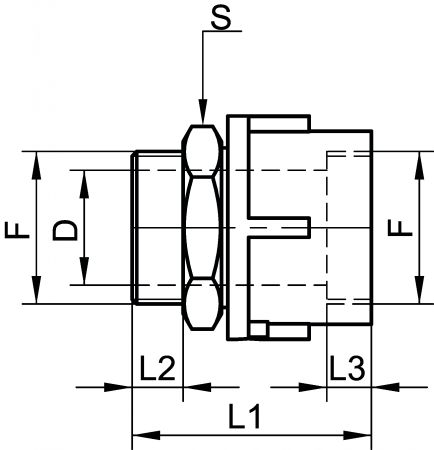

Raccord tournant, mâle / femelle Gaz cylindrique - Schéma
Voir les produits associés
EXEMPLE DE COMMANDE : Référence
455447-40

Informations

Raccord tournant, mâle / femelle Gaz cylindrique - Joint NBR - Inox 316
Le raccord tournant est un raccord orientable qui permet d'assurer la rotation de deux éléments de canalisation sous pression.

Caractéristiques techniques :
> Diamètres disponibles : du DN40 au DN100
> Mode de fabrication : usiné ou moulé
> Pression de service : 16 bar
> Température de service : de -20°C à +65°C
> Filetage selon la norme ISO 228-1

Documents

Schéma 0

Quantité

CAD
+
CAD
D
NC
455447-40
Inox 316
40
1"1/2
Usiné
36
G 1"1/2
75
16
14
55
0,85
CAD
NC
NC
455447-50
Inox 316
50
2"
Usiné
42
G 2"
80
18
17
66
1,10
CAD
D
NC
455447-65
Inox 316
65
2"1/2
Moulé
63
G 2"1/2
84
21
19
80
1,45
CAD
NC
NC
455447-80
Inox 316
80
3"
Usiné
73
G 3"
92
25
23
95
1,80
CAD
D
NC
455447-100
Inox 316
100
4"
Usiné
96
G 4"
95
28
23
120
2,60
