RACCORDS UNION À JOINT PLAT FEMELLE / FEMELLE GAZ CYLINDRIQUE (OU NPT / NPT) Inox 316L Gaz - NPT (Modèle : 5126)

5126 RACCORDS UNION À JOINT PLAT FEMELLE / FEMELLE GAZ CYLINDRIQUE (OU NPT / NPT) Inox 316L - Gaz - NPT

Photos

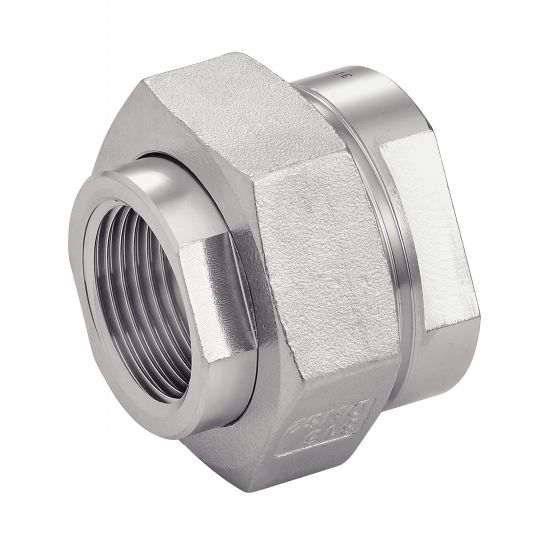

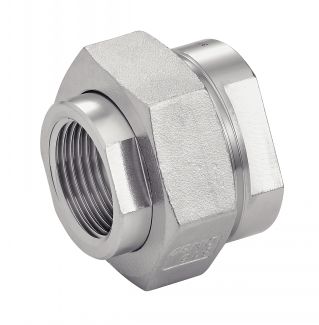

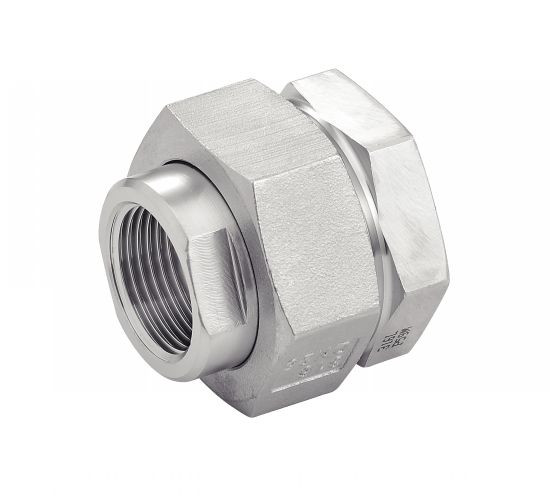

Raccord union femelle femelle DN8 au DN20
Raccord union femelle femelle DN25 au DN50

Dessins techniques

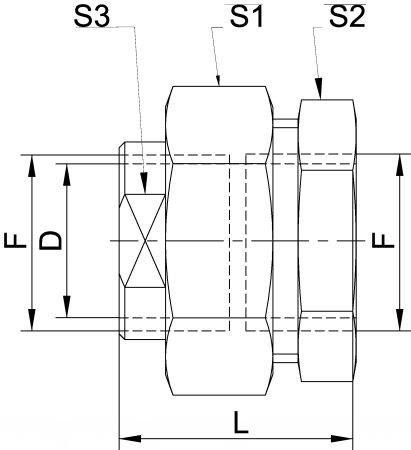

Raccord union femelle femelle DN8 au DN20 - Schéma

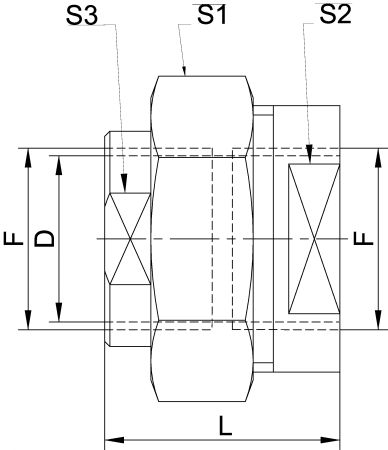

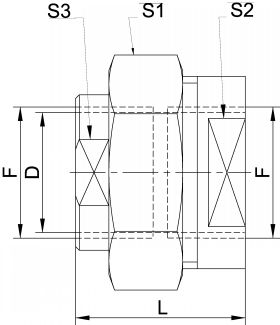

Schéma raccord union femelle femelle DN25 au DN50
Voir les produits associés
EXEMPLE DE COMMANDE : Référence
651264-8

Informations

Raccords union à joint plat (PTFE en standard) - embout Femelle / Femelle Gaz Cylindrique (ou NPT / NPT) - Inox 316L

> Diamètres disponibles : du DN8 au DN65
Raccords union avec hexagones de serrage du DN8 au DN20
Raccords union avec deux plats de serrage du DN25 au DN65

> Pression nominale du raccords union à joint plat :
PN40 du DN8 au DN50
PN25 du DN65 au DN80

Taraudage Gaz selon la norme ISO 7-1 (sauf NPT)

Documents

Schéma 0

Schéma 1

Quantité

CAD
+
CAD
D
NC
651264-8
Gaz
8
1/4"
11,4
Rp 1/4"
32,5
27
23
16
0,08
CAD
D
NC
651264-10
Gaz
10
3/8"
15
Rp 3/8"
33,5
32
30
20
0,11
CAD
D
NC
651264-15
Gaz
15
1/2"
18,6
Rp 1/2"
38
38
36
24
0,17
CAD
D
NC
651264-20
Gaz
20
3/4"
24,1
Rp 3/4"
43
46
42
30
0,28
CAD
D
NC
651264-25
Gaz
25
1"
30,3
Rp 1"
46
57
43
38
0,46
CAD
D
NC
651264-32
Gaz
32
1"1/4
39
Rp 1"1/4
50
63
53
45
0,53
CAD
D
NC
651264-40
Gaz
40
1"1/2
44,8
Rp 1"1/2
53
75
63
54
0,74
CAD
D
NC
651264-50
Gaz
50
2"
56,7
Rp 2"
56
88
70
67
0,98
CAD
D
NC
651264-65
Gaz
65
2"1/2
72,2
Rp 2"1/2
72
110
94
83
1,88
CAD
NC
NC
651265-8
NPT
8
1/4"
12,1
NPT 1/4"
32,5
27
23
16
0,08
CAD
D
NC
651265-10
NPT
10
3/8"
15,9
NPT 3/8"
34
32
30
20
0,11
CAD
NC
NC
651265-15
NPT
15
1/2"
19,6
NPT 1/2"
38
38
36
24
0,17
CAD
NC
NC
651265-20
NPT
20
3/4"
24,6
NPT 3/4"
43
46
42
30
0,28
CAD
NC
NC
651265-25
NPT
25
1"
30,8
NPT 1"
46
57
43
38
0,46
