RACCORDS UNION À JOINT PLAT LISSE / FEMELLE GAZ CYLINDRIQUE - NPT Inox 316L Gaz - NPT (Modèle : 5123)

5123 RACCORDS UNION À JOINT PLAT LISSE / FEMELLE GAZ CYLINDRIQUE - NPT Inox 316L - Gaz - NPT

Photos

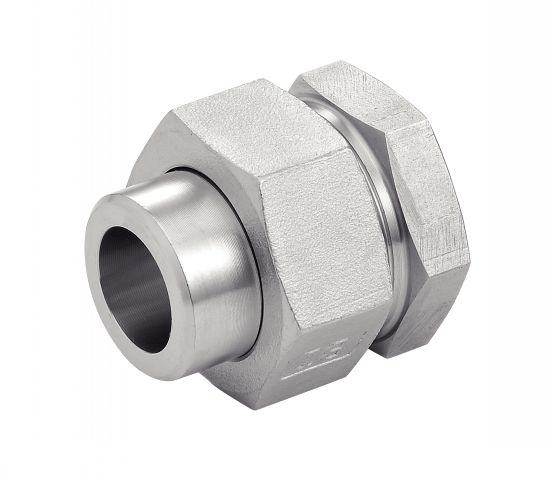

Raccord union lisse femelle DN8 au DN50

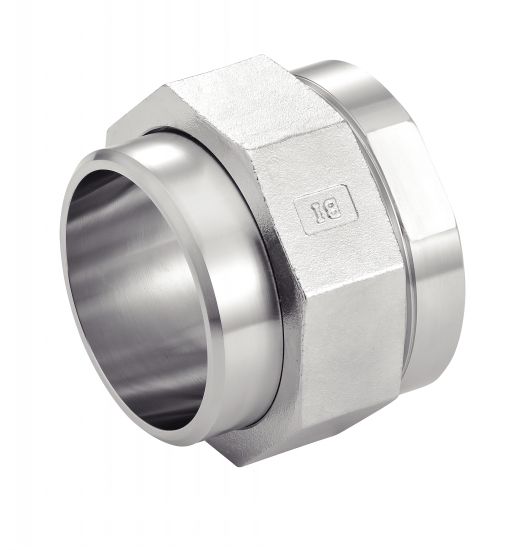

Raccord union lisse femelle DN65 au DN80

Dessins techniques

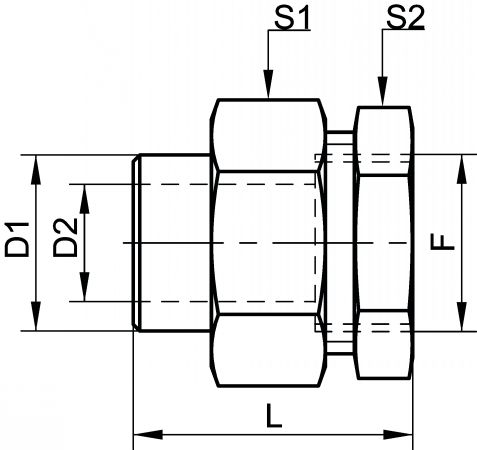

Raccord union lisse femelle DN8 au DN50 - Schéma

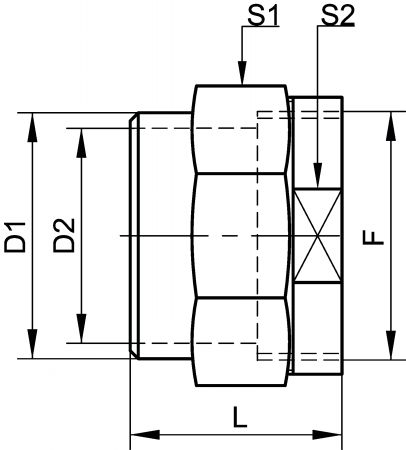

Schéma raccord union lisse femelle DN65 au DN80
Voir les produits associés
EXEMPLE DE COMMANDE : Référence
651234-8

Informations

Raccords union à joint plat (PTFE en standard) - embout Lisse / Femelle Gaz Cylindrique - NPT - Inox 316L

> Diamètres disponibles : du DN8 au DN80
Raccords union avec hexagones de serrage du DN8 au DN50
Raccords union avec deux plats de serrage du DN65 au DN80

> Pression nominale du raccords union à joint plat :
PN40 du DN8 au DN50
PN25 du DN65 au DN80

Taraudage Gaz selon la norme ISO 7-1 (sauf NPT)

Documents

Schéma 0

Schéma 1

Quantité

CAD
+
CAD
D
NC
651234-8
Gaz
8
1/4"
13,5
8
Rp 1/4"
32,5
21
17
0,04
CAD
D
NC
651234-10
Gaz
10
3/8"
17,2
11,7
Rp 3/8"
35,5
27
23
0,08
CAD
D
NC
651234-15
Gaz
15
1/2"
21,3
15,5
Rp 1/2"
39
32
27
0,12
CAD
D
NC
651234-20
Gaz
20
3/4"
26,9
18
Rp 3/4"
43
38
36
0,20
CAD
D
NC
651234-25
Gaz
25
1"
33,7
23
Rp 1"
47
46
42
0,29
CAD
D
NC
651234-32
Gaz
32
1"1/4
42,4
33
Rp 1"1/4
49
57
52
0,41
CAD
D
NC
651234-40
Gaz
40
1"1/2
48,3
39
Rp 1"1/2
53
63
60
0,58
CAD
D
NC
651234-50
Gaz
50
2"
60,3
50
Rp 2"
59
75
70
0,90
CAD
D
NC
651234-65
Gaz
65
2"1/2
76,1
66
Rp 2"1/2
66
92
80
1,02
CAD
NC
NC
651234-80
Gaz
80
3"
88,9
80
Rp 3"
80
110
94
1,35
CAD
D
NC
651235-8
NPT
8
1/4"
13,5
8
NPT 1/4"
32,5
21
17
0,04
CAD
NC
NC
651235-10
NPT
10
3/8"
17,2
11,7
NPT 3/8"
35,5
27
23
0,08
CAD
D
NC
651235-15
NPT
15
1/2"
21,3
15,5
NPT 1/2"
39
32
27
0,12
CAD
D
NC
651235-20
NPT
20
3/4"
26,9
18
NPT 3/4"
43
38
36
0,20
CAD
D
NC
651235-25
NPT
25
1"
33,7
23
NPT 1"
47
46
42
0,29
