RACCORDS UNION À JOINT PLAT MÂLE / MÂLE GAZ CONIQUE (OU NPT / NPT) Inox 316L Gaz - NPT (Modèle : 5124)

5124 RACCORDS UNION À JOINT PLAT MÂLE / MÂLE GAZ CONIQUE (OU NPT / NPT) Inox 316L - Gaz - NPT

Photos

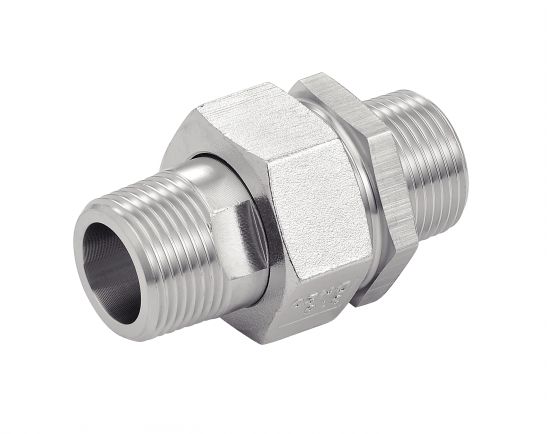

Raccord union mâle mâle DN8 au DN20

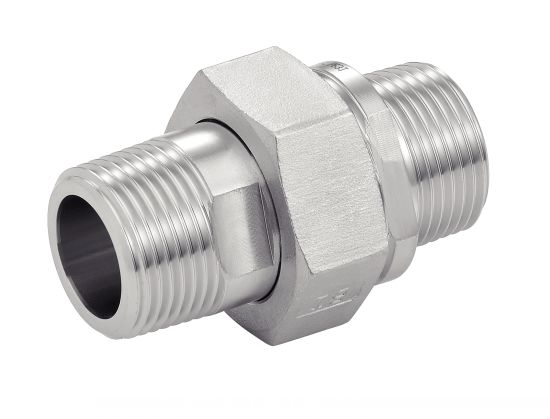

Raccord union mâle mâle DN25 au DN50

Dessins techniques

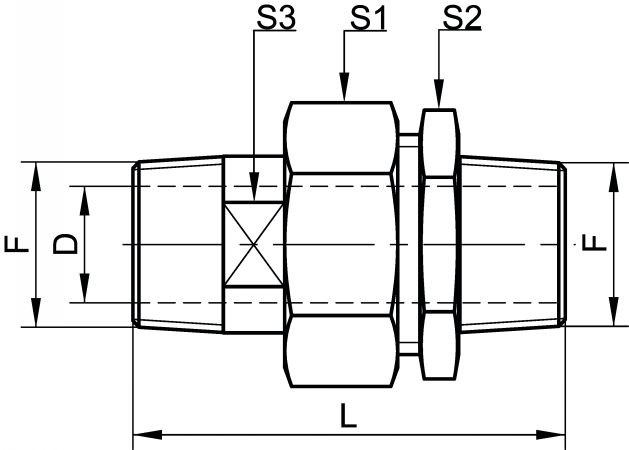

Raccord union mâle mâle DN8 au DN20 - Schéma

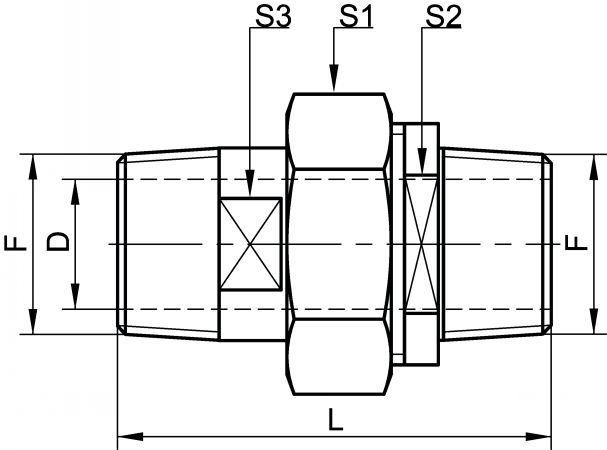

Schéma raccord union mâle mâle DN25 au DN50
Voir les produits associés
EXEMPLE DE COMMANDE : Référence
651243-8

Informations

Raccords union à joint plat (PTFE en standard) - embout Mâle / Mâle Gaz Conique (ou NPT / NPT) - Inox 316L

> Diamètres disponibles : du DN8 au DN80
Raccords union avec hexagones de serrage du DN8 au DN20
Raccords union avec deux plats de serrage du DN25 au DN80

> Pression nominale du raccords union à joint plat :
PN40 du DN8 au DN50
PN25 du DN65 au DN80

Filetages Gaz selon la norme ISO 7-1 (sauf NPT)

Documents

Schéma 0

Schéma 1

Quantité

CAD
+
CAD
D
NC
651243-8
Gaz
8
1/4"
8
R 1/4"
48
21
19
11
0,06
CAD
D
NC
651243-10
Gaz
10
3/8"
11,7
R 3/8"
53
27
23
14
0,09
CAD
D
NC
651243-15
Gaz
15
1/2"
15,5
R 1/2"
63,5
32
30
18
0,14
CAD
D
NC
651243-20
Gaz
20
3/4"
18
R 3/4"
67
38
36
24
0,23
CAD
D
NC
651243-25
Gaz
25
1"
23
R 1"
77
46
35
30
0,39
CAD
D
NC
651243-32
Gaz
32
1"1/4
33
R 1"1/4
79
57
46
38
0,51
CAD
D
NC
651243-40
Gaz
40
1"1/2
39
R 1"1/2
81
63
53
45
0,60
CAD
D
NC
651243-50
Gaz
50
2"
48
R 2"
85
75
63
54
0,95
CAD
NC
NC
651243-65
Gaz
65
2"1/2
66
R 2"1/2
110
92
80
71
1,36
CAD
NC
NC
651243-80
Gaz
80
3"
80
R 3"
122
110
92
84
1,99
CAD
D
NC
651245-8
NPT
8
1/4"
8
NPT 1/4"
49
21
19
11
0,06
CAD
NC
NC
651245-10
NPT
10
3/8"
11,7
NPT 3/8"
53
27
23
14
0,09
CAD
D
NC
651245-15
NPT
15
1/2"
15,5
NPT 1/2"
63,5
32
30
18
0,14
CAD
D
NC
651245-20
NPT
20
3/4"
18
NPT 3/4"
67
38
36
24
0,23
CAD
D
NC
651245-25
NPT
25
1"
23
NPT 1"
77
46
35
30
0,39
