RÉDUCTION MÂLE / FEMELLE MÂLE GAZ CONIQUE / FEMELLE GAZ CYLINDRIQUE Inox 316 moulé (Modèle : 5253)

5253 RÉDUCTION MÂLE / FEMELLE MÂLE GAZ CONIQUE / FEMELLE GAZ CYLINDRIQUE Inox 316 moulé

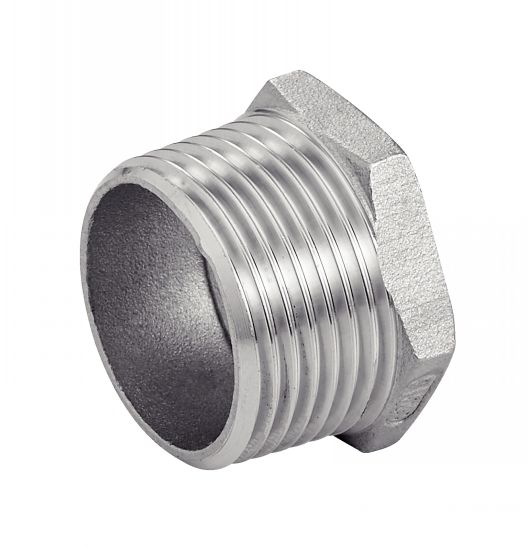

Photos

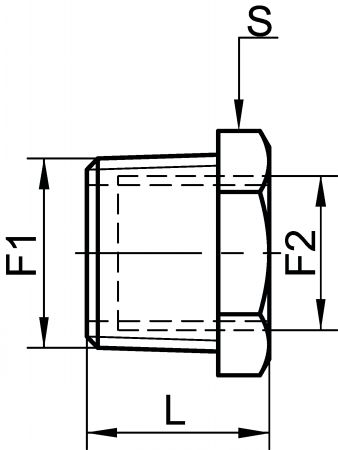

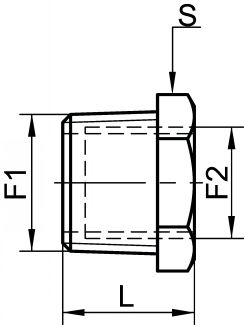

Dessins techniques

Informations

Réduction mâle / femelle - Inox 316 moulé

> Diamètres disponibles : du DN10-8 au DN50-40
> Mâle gaz conique / Femelle Gaz cylindrique

> Pression nominale de cette réduction inox mâle/femelle est de :
20 bar à 20°C
16 bar à 100°C

> Norme ISO 7-1

Quantité

CAD
+
CAD
D
NC
452533-108
Gaz
10-8
R 3/8"
Rp 1/4"
17
18
0,01
CAD
D
NC
452533-158
Gaz
15-8
R 1/2"
Rp 1/4"
21
26
0,03
CAD
D
NC
452533-1510
Gaz
15-10
R 1/2"
Rp 3/8"
21
26
0,03
CAD
D
NC
452533-208
Gaz
20-8
R 3/4"
Rp 1/4"
24
30
0,05
CAD
D
NC
452533-2010
Gaz
20-10
R 3/4"
Rp 3/8"
24
30
0,05
CAD
D
NC
452533-2015
Gaz
20-15
R 3/4"
Rp 1/2"
24
30
0,04
CAD
D
NC
452533-2515
Gaz
25-15
R 1"
Rp 1/2"
27
35
0,09
CAD
D
NC
452533-2520
Gaz
25-20
R 1"
Rp 3/4"
27
35
0,07
CAD
D
NC
452533-3215
Gaz
32-15
R 1"1/4
Rp 1/2"
30
45
0,20
CAD
D
NC
452533-3220
Gaz
32-20
R 1"1/4
Rp 3/4"
30
45
0,20
CAD
D
NC
452533-3225
Gaz
32-25
R 1"1/4
Rp 1"
30
45
0,20
CAD
D
NC
452533-4025
Gaz
40-25
R 1"1/2
Rp 1"
38
52
0,25
CAD
D
NC
452533-4032
Gaz
40-32
R 1"1/2
Rp 1"1/4
38
52
0,25
CAD
D
NC
452533-5032
Gaz
50-32
R 2"
Rp 1"1/4
36
63
0,34
CAD
D
NC
452533-5040
Gaz
50-40
R 2"
Rp 1"1/2
36
63
0,34
