RÉDUCTION MÂLE / MÂLE GAZ CONIQUE Inox 316 moulé (Modèle : 5255)

5255 RÉDUCTION MÂLE / MÂLE GAZ CONIQUE Inox 316 moulé

Photos

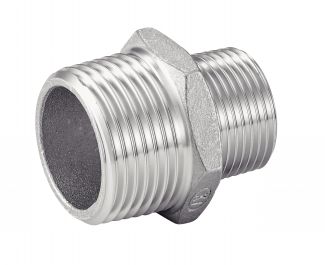

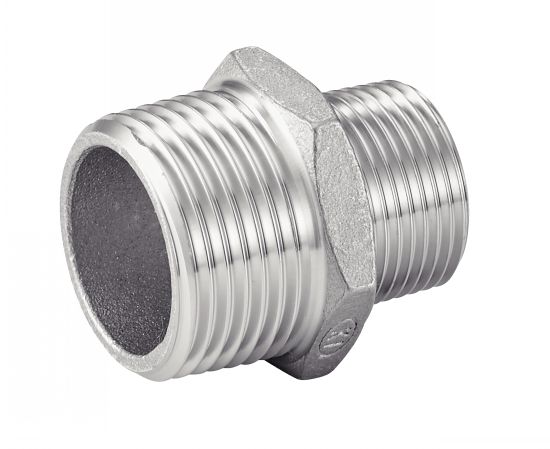

Réduction mâle / mâle

Dessins techniques

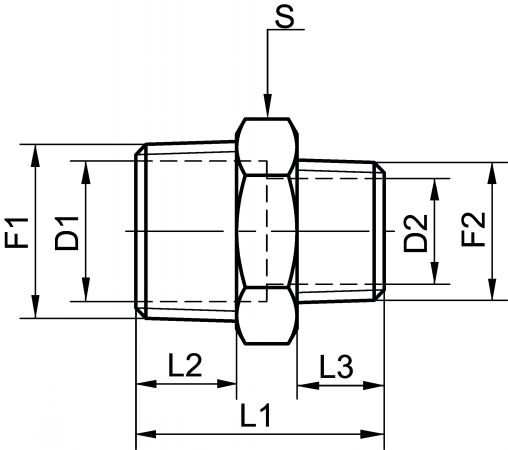

Réduction mâle / mâle - Schéma
Voir les produits associés
EXEMPLE DE COMMANDE : Référence
452553-108

Informations

Réduction mâle / mâle - Gaz conique - Inox 316 moulée

> Diamètres disponibles : du DN10-8 au DN50-40
> Filetage Gaz conique

> Pression nominale de cette réduction mâle / mâle filetage gaz conique est de
20 bar à 20°C
16 bar à 100°C

> Norme ISO 7-1

Documents

Schéma 0

Quantité

CAD
+
CAD
D
NC
452553-108
Gaz conique
10-8
R 3/8"
R 1/4"
11
8
28,5
11
11
18
0,05
CAD
D
NC
452553-158
Gaz conique
15-8
R 1/2"
R 1/4"
14,5
8
32
14
11
24
0,07
CAD
D
NC
452553-1510
Gaz conique
15-10
R 1/2"
R 3/8"
14,5
11
32,5
14
11
24
0,07
CAD
D
NC
452553-2010
Gaz conique
20-10
R 3/4"
R 3/8"
20
11
34,5
15
11
30
0,11
CAD
D
NC
452553-2015
Gaz conique
20-15
R 3/4"
R 1/2"
20
14,5
38
15
14
30
0,12
CAD
D
NC
452553-2515
Gaz conique
25-15
R 1"
R 1/2"
25,5
14,5
41
18
14
36
0,16
CAD
D
NC
452553-2520
Gaz conique
25-20
R 1"
R 3/4"
25,5
20
42
18
15
36
0,18
CAD
D
NC
452553-3215
Gaz conique
32-15
R 1"1/4
R 1/2"
34
14,5
45,5
20
14
46
0,22
CAD
D
NC
452553-3220
Gaz conique
32-20
R 1"1/4
R 3/4"
34
20
45,5
20
15
46
0,26
CAD
D
NC
452553-3225
Gaz conique
32-25
R 1"1/4
R 1"
34
25,5
48,5
20
18
46
0,27
CAD
D
NC
452553-4025
Gaz conique
40-25
R 1"1/2
R 1"
39
25,5
48,5
21
18
50
0,30
CAD
D
NC
452553-4032
Gaz conique
40-32
R 1"1/2
R 1"1/4
39
34
51
21
20
50
0,35
CAD
D
NC
452553-5032
Gaz conique
50-32
R 2"
R 1"1/4
50
34
55,5
24
21
65
0,40
CAD
D
NC
452553-5040
Gaz conique
50-40
R 2"
R 1"1/2
50
39
55,5
24
21
65
0,42
