TÉ TROIS BRANCHES SW Inox 316L (Modèle : 5349)

5349 TÉ TROIS BRANCHES SW Inox 316L

Photos

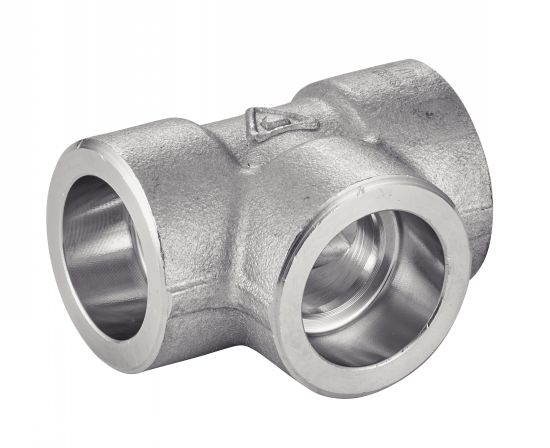

Té trois branches SW

Dessins techniques

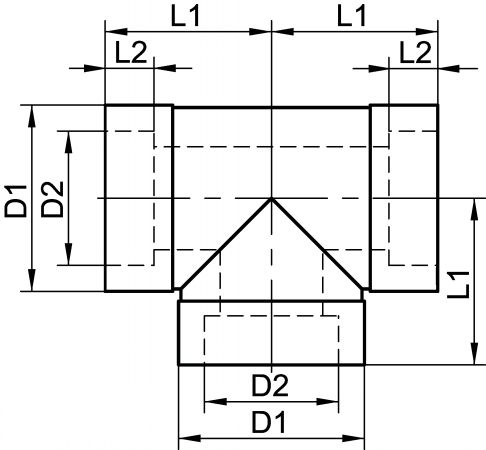

Té trois branches SW - Schéma
EXEMPLE DE COMMANDE : Référence
653491-8

Informations

Té 3 branches SW - Inox 316L

> Diamètres disponibles : du DN8 au DN50

> Pression nominale du té 3 branches SW : PN150 / 2150 lbs

> Norme : ASME B16-11

Tous les raccords SW sont disponibles en série 6000

Documents

Schéma 0

Quantité

CAD
+
CAD
D
NC
653491-8
Inox 316L
8
1/4"
22
14,3
21
10
0,14
CAD
NC
NC
653491-10
Inox 316L
10
3/8"
26
17,8
24
10
0,18
CAD
D
NC
653491-15
Inox 316L
15
1/2"
33
22,1
26
10
0,31
CAD
D
NC
653491-20
Inox 316L
20
3/4"
38
27,4
33
13
0,42
CAD
D
NC
653491-25
Inox 316L
25
1"
46
34,1
38
13
0,63
CAD
D
NC
653491-32
Inox 316L
32
1"1/4
55
42,9
43
13
0,98
CAD
D
NC
653491-40
Inox 316L
40
1"1/2
61
49,1
48
13
1,31
CAD
NC
NC
653491-50
Inox 316L
50
2"
75
61,4
58
16
2,07
