Tête de lavage inox pour cuve à jets plats

8081 TÊTE DE LAVAGE À JETS PLATS - ROTATION LIBRE Inox 316L

Photos

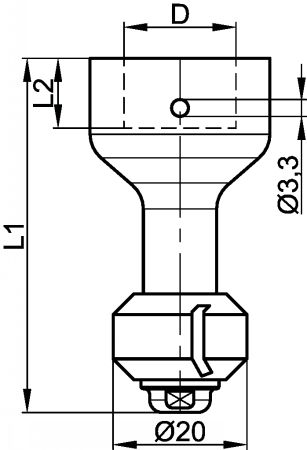

Dessins techniques

Informations

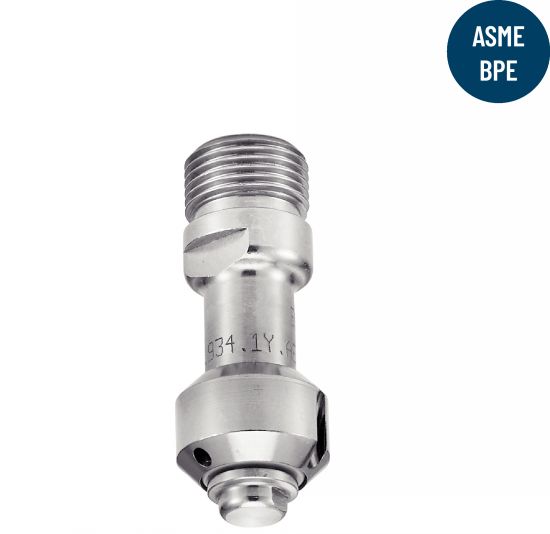

Tête de lavage à jets plats - Rotation libre - en Inox 316L

Cette tête de lavage dispose d'une classe de lavage 2 :
> Type de lavage : Rinçage +
> Degré de salissure : Faible + (sodas, jus...)

Dans le cadre d'un lavage fonctionnel , cette tête de lavage peut être utilisée pour une cuve de 3 mètres de diamètre maximum.
Il est nécessaire d'avoir un élément filtrant, en amont de la tête de lavage, d'une maille maximum de 0,3 mm/50.

La pression maximale est de 6 bar et la pression recommandée est de 2 bar.
La température maximale de service est de 150°C.
Cette tête de lavage est adaptée au passage de vapeur (SEP).

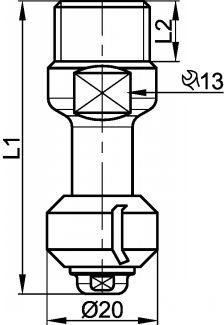

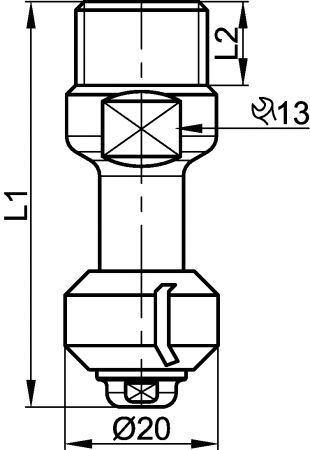

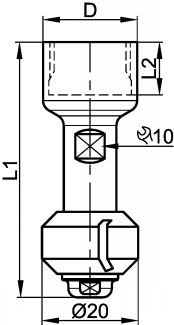

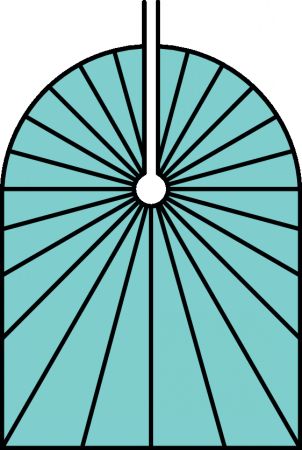

Le montage de cette tête de lavage est possible dans toutes les directions (raccordements disponibles : goupillé, mâle ou femelle) deux types de pulvérisations sont possibles (se référer au tableau de cotes ci-dessous) :

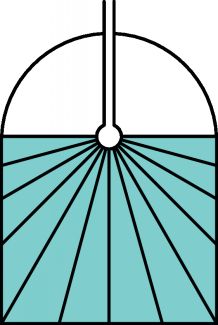

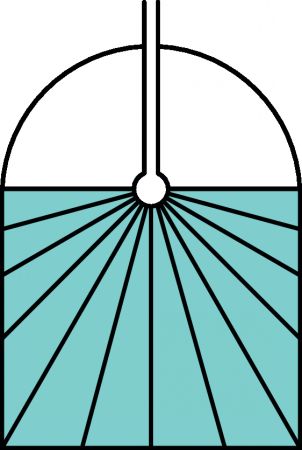

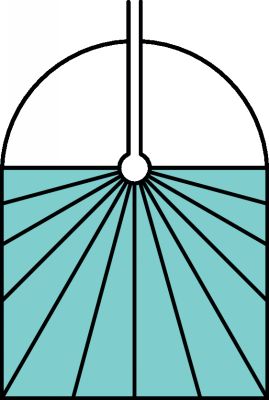

- Pulvérisation 180° Bas

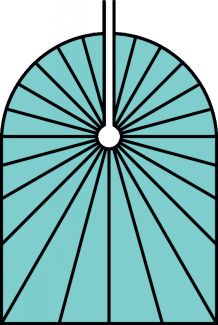

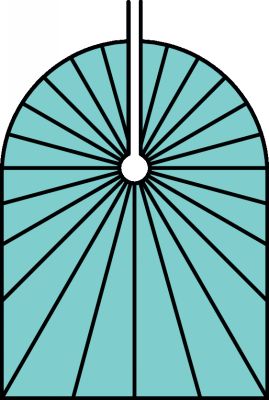

- Pulvérisation 360°

Les dimensions des raccordements goupillés correspondent à l'ASME BPE. La goupille en inox 316L est fournie.

Cette tête de lavage est conforme FDA et CE 1935/2004.

Sur demande : raccordements NPT ou à souder, version ATEX (sans certification d'alimentarité) ou version bas débit (15 L/min) pour cuve de Ømax. 1,6m.

D'autres têtes de lavage disposant de classes de lavage plus faibles et plus élevées sont disponibles, à retrouver en dessous du tableau de cote.

Pour plus d'informations techniques, consultez la fiche technique >> Tête de lavage à jets plats - Rotation libre - (PDF - 166 Ko)

Quantité

CAD
+
CAD
NC
NC
680812-075G
Goupillé 3/4"
180° Bas
19,2
62
1,7
21
0,2
CAD
NC
NC
680812-038M
Mâle 3/8" BSPP
180° Bas
-
52,5
1,7
21
0,18
CAD
D
NC
680812-038F
Femelle 3/8" BSP
180° Bas
21,3
52,5
1,7
21
0,18
CAD
NC
NC
680813-075G
Goupillé 3/4"
360°
19,2
62
1,7
21
0,2
CAD
D
NC
680813-038M
Mâle 3/8" BSPP
360°
-
52,5
1,7
21
0,18
CAD
D
NC
680813-038F
Femelle 3/8" BSP
360°
21,3
52,5
1,7
21
0,18
