TRAVERSÉE DE CLOISON GAZ CYLINDRIQUE Inox 316L (Modèle : 5224)

5224 TRAVERSÉE DE CLOISON GAZ CYLINDRIQUE Inox 316L

Photos

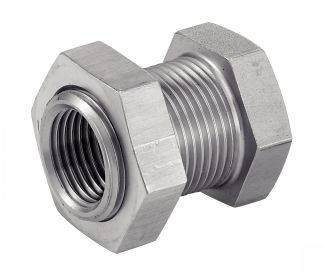

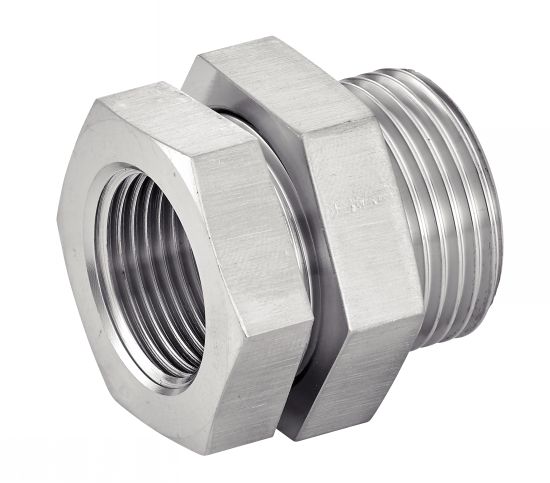

Traversée de cloison

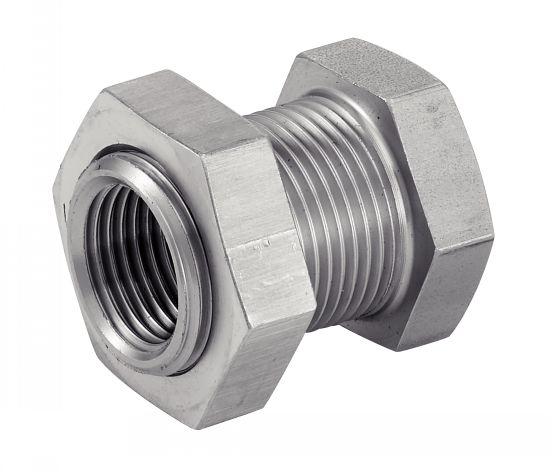

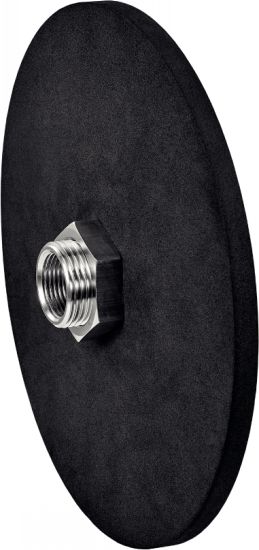

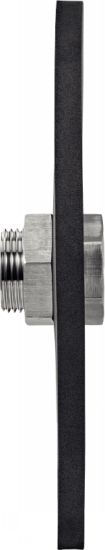

Traversée de cloison

Dessins techniques

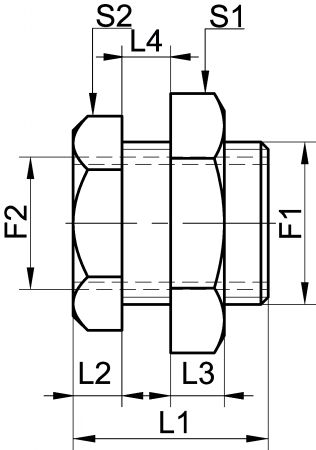

Traversée de cloison - Schéma
EXEMPLE DE COMMANDE : Référence
652244-8

Informations

Traversée de cloison - Inox 316L

> Diamètres disponibles : du DN8 au DN100
- Filetage extérieur Gaz selon ISO 228-1
- Filetage intérieur R selon ISO 7-1

> Pression nominale de la traversée de cloison :
- 20 bar à 20°C
- 16 bar à 100°C

Documents

Schéma 0

Quantité

CAD
+
CAD
D
NC
652244-8
Gaz cylindrique
8
1/4"
G 1/2"
Rp 1/4"
35
8
8
18
30
27
0,09
CAD
D
NC
652244-10
Gaz cylindrique
10
3/8"
G 1/2"
Rp 3/8"
35
8
8
18
30
27
0,10
CAD
D
NC
652244-15
Gaz cylindrique
15
1/2"
G 3/4"
Rp 1/2"
40
9
10
20
36
32
0,13
CAD
NC
NC
652244-20
Gaz cylindrique
20
3/4"
G 1"
Rp 3/4"
40
10
11
20
46
38
0,21
CAD
D
NC
652244-25
Gaz cylindrique
25
1"
G 1"1/4
Rp 1"
45
11
13
22
55
50
0,35
CAD
D
NC
652244-32
Gaz cylindrique
32
1"1/4
G 1"1/2
Rp 1"1/4
50
12
13
22
60
60
0,42
CAD
D
NC
652244-40
Gaz cylindrique
40
1"1/2
G 2"
Rp 1"1/2
54
12
14
26
75
70
0,78
CAD
D
NC
652244-50
Gaz cylindrique
50
2"
G 2"1/2
Rp 2"
58
14
16
26
95
90
1,62
CAD
D
NC
652244-65
Gaz cylindrique
65
2"1/2
G 3"
Rp 2"1/2
66
14
19
31
105
105
1,95
CAD
NC
NC
652244-80
Gaz cylindrique
80
3"
G 4"
Rp 3"
72
14
22
32
124
124
3,42
CAD
NC
NC
652244-100
Gaz cylindrique
100
4"
G 5"
Rp 4"
75
14
23
36
155
150
4,74
