UNION PASSE CLOISON POUR TUBE O.D (EN POUCE) Inox 316 (Modèle : 5461)

5461 UNION PASSE CLOISON POUR TUBE O.D (EN POUCE) Inox 316

Photos

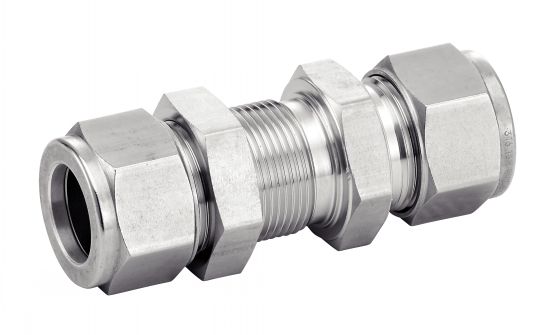

Traversée de cloison

Dessins techniques

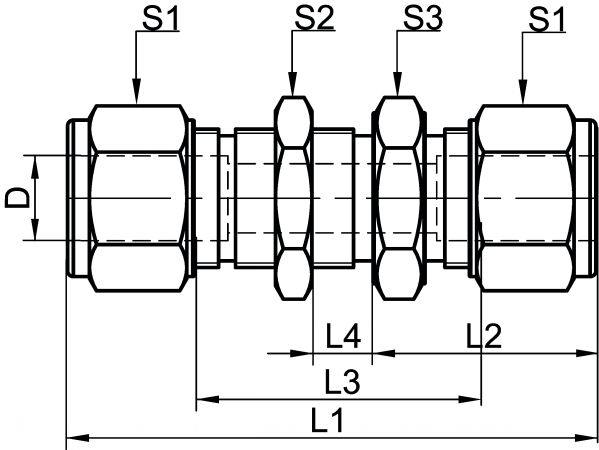

Traversée de cloison - Schéma
Voir les produits associés
EXEMPLE DE COMMANDE : Référence
454617-1/4"

Informations

Union passe cloison - Inox 316

Pression maxi : en fonction du tube utilisé

> Dimensions disponibles : du 1/4" au 3/4"

Les raccords à bague doivent être montés avec du tube étiré sans soudure d'épaisseur déterminée (tolérance D4/T3 selon EN10216 ou équivalent).

Il est fortement recommandé d'utiliser le tube O.D en pouces brut étiré sans soudure (modèle 72272) pour éviter de graves problèmes d'étanchéité.

Documents

Schéma 0

Quantité

CAD
+

D
NC
454617-1/4"
6,35
1/4"
57,7
24,1
27,1
10,2
11,5
14,3
15,9
15,9
0,10

NC
NC
454617-1/2"
12,70
1/2"
71,1
29,1
25,4
12,7
19,5
22,2
23,8
23,8
0,13

NC
NC
454617-3/8"
9,53
3/8"
62,2
25,4
28,7
11,2
14,7
17,5
19,1
19,1
0,12
