UNION ÉGALE POUR TUBE O.D (EN POUCE) Inox 316 (Modèle : 5451)

5451 UNION ÉGALE POUR TUBE O.D (EN POUCE) Inox 316

Photos

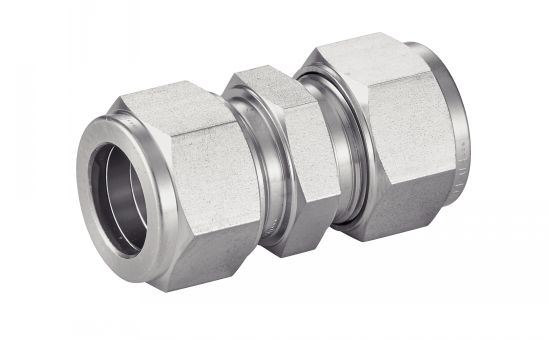

Union égal

Dessins techniques

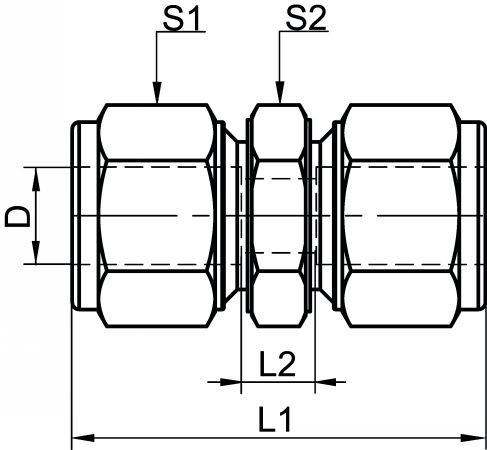

Union égal - Schéma
Voir les produits associés
EXEMPLE DE COMMANDE : Référence
454517-1/4

Informations

Union égale - Inox 316

Pression maxi : en fonction du tube utilisé

> Dimensions disponibles : du 1/4" au 3/4"

Les raccords à bague doivent être montés avec du tube étiré sans soudure d'épaisseur déterminée (tolérance D4/T3 selon EN10216 ou équivalent).

Il est fortement recommandé d'utiliser le tube O.D en pouces brut étiré sans soudure (modèle 72272) pour éviter de graves problèmes d'étanchéité.

Contactez-nous pour vos besoins spécifiques en Union égale - Inox 316

Documents

Schéma 0

Quantité

CAD
+

D
NC
454517-1/4
6,35
1/4"
40,9
10,4
14,3
12,7
0,10
CAD
D
NC
454517-3/8
9,53
3/8"
45
11,4
17,5
15,9
0,13

D
NC
454517-1/2
12,70
1/2"
51,3
5,6
22,2
20,6
0,14

NC
NC
454517-5/8
15,88
5/8"
52,1
3,3
25,4
23,8
0,18

D
NC
454517-3/4
19,05
3/4"
53,6
4,8
28,6
27
0,25
