UNION FEMELLE POUR TUBE ISO - GAZ CYLINDRIQUE - NPT Inox 316 (Modèle : 5459)

5459 UNION FEMELLE POUR TUBE ISO - GAZ CYLINDRIQUE - NPT Inox 316

Photos

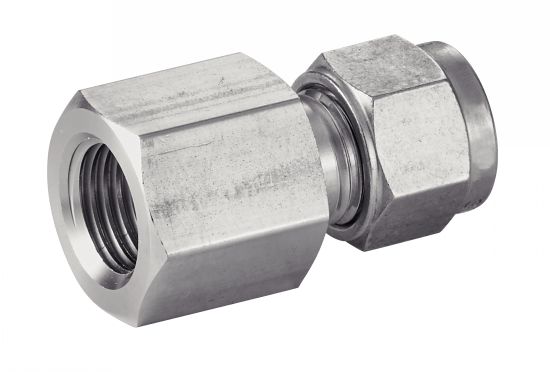

Union femelle

Dessins techniques

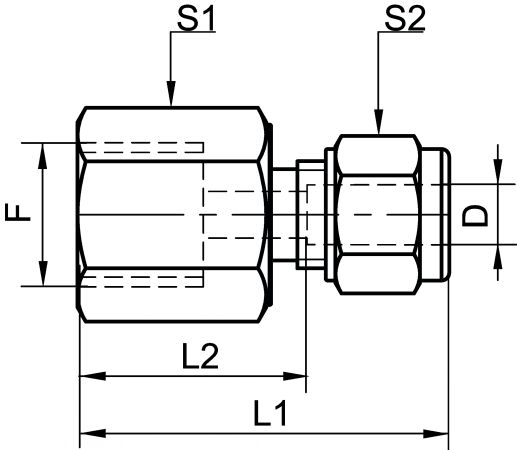

Union femelle - Schéma
Voir les produits associés
EXEMPLE DE COMMANDE : Référence
454594-137X8

Informations

Union femelle - Inox 316

Filetage Gaz ou NPT

Pression maxi : en fonction du tube utilisé

> Dimensions disponibles : du 13,7 au 21,3 mm

> Norme : ISO 7-1 (sauf NPT)

Les raccords à bague doivent être montés avec du tube étiré sans soudure d'épaisseur déterminée (tolérance D4/T3 selon EN10216 ou équivalent).

L'utilisation du tube ISO brut étiré sans soudure (modèle 72252) est conseillée pour éviter les défauts d'étanchéité importants.
Autres diamètres sur demande

Documents

Schéma 0

Quantité

CAD
+

D
NC
454594-137X8
Gaz cylindrique
13,7
Rp 1/4"
35
10,5
19
25
0,11

D
NC
454594-137X15
Gaz cylindrique
13,7
Rp 1/2"
46
21,5
27
25
0,12

NC
NC
454594-172X15
Gaz cylindrique
17,2
Rp 1/2"
48
23,5
27
30
0,15

D
NC
454594-213X15
Gaz cylindrique
21,3
Rp 1/2"
50
24
32
35
0,23

NC
NC
454595-137X8
NPT
13,7
NPT 1/4"
35
10,5
19
25
0,11

NC
NC
454595-137X15
NPT
13,7
NPT 1/2"
46
21,5
27
25
0,12

NC
NC
454595-172X15
NPT
17,2
NPT 1/2"
48
23,5
27
30
0,15

D
NC
454595-213X15
NPT
21,3
NPT 1/2"
50
24
32
35
0,23
